一、基本簡介

    伸縮貨叉是一種物料搬運或移載機構，又名：移載貨叉、堆垛機貨叉、伸縮牙叉等，常配合提升機構同時使用，具有靈活的雙向自動伸縮功能、準確的定位或限位功能，可輕松將物料從一側移載至另一側，它可與生產系統、企業管理系統對接，采用計算機及條形碼技術(編碼器)，實現信息化管理和智能化運營！

    二、結構設計

    采用三節伸縮設計，一節固定叉體、兩節可伸縮叉體，再輔以導向滾輪(凸輪、軸承)、導向滑塊、齒輪齒條(或鏈輪鏈條、或同步帶)、限位開關(行程開關)、中位開關(接近開關)、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    也可根據實際使用要求，采用四節伸縮結構，即一節固定叉體、三節可伸縮或可移動叉體，使貨叉的行程更大、移載距離更遠！它既可以采用單組叉臂立運行，也可采用兩組叉臂組合運行，或是多組叉臂同步運行！

    三、工作原理

    伸縮貨叉的下叉體(固定叉體)直接安裝在載貨臺或工作臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半(約60%左右)，上叉體(前叉體)再從中間叉體的中點繼續向外延伸！

    四、結構分類

    伸縮貨叉有多種結構分類，如上面提到的三節伸縮結構（也就是所謂的單伸位結構或單深位結構）、四節伸縮結構（也就是所謂的雙伸位結構或雙深位結構）、傳統的齒輪齒條鏈輪鏈條組合傳動結構、重復定位精度比較高的純齒輪齒條傳動結構、載荷量比較輕的同步帶傳動結構等！

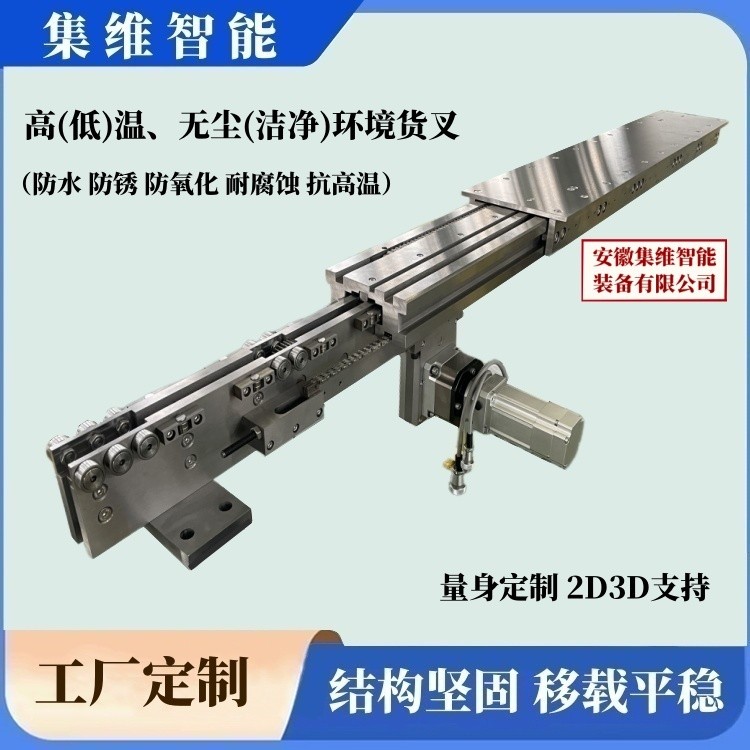

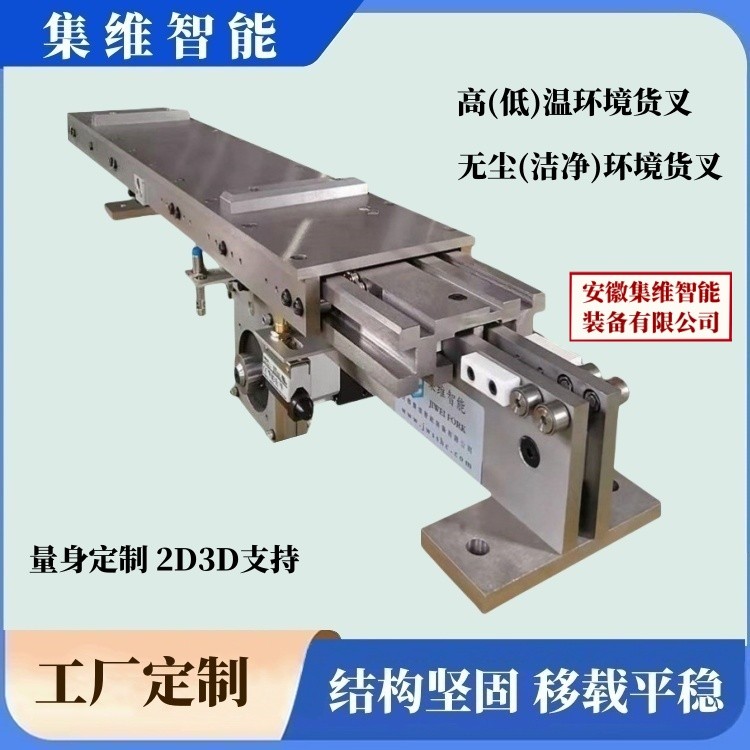

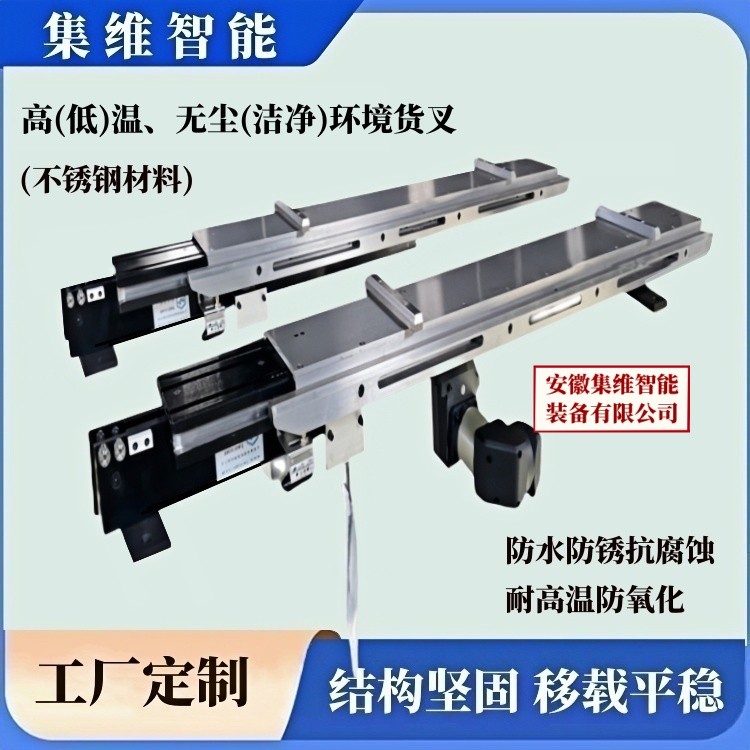

    還有在使用環境方面也有不同的區分，如：高溫爐或真空爐作業的高溫環境貨叉、冷庫作業的低溫環境貨叉、以及用于醫藥電子食品等行業的全封閉的無塵環境貨叉(包括萬級潔凈環境、千級潔凈環境、百級潔凈環境)等！

    五、常用參數

    [1].載荷能力：額定載荷（可按要求設定）

    [2].負載上限：+30%

    [3].移載距離：按要求設計

    [4].行程余量：+30～50mm

    [5].空載速度：60mmin

    [6].滿載速度：30mmin

    [7].空載加速：1msx

    [8].滿載加速：0.5msx

    [9].空載撓度：≤2mm

    [10].滿載撓度：≤18mm

    [11].輸出轉速：79rpmmi

    [12].定位精度：±2mm

    [13].制動電壓：24v/220v/380v

    六、常用配置

    [1].叉體材料：42CrMo（經過二次鍛打）

    [2].滾動軸承：IKO、或KIS

    [3].傳動鏈條：桂盟鏈條

    [4].導向滑塊：UPE分子

    [5].扭力限制器：Mikipulley

    [6].限位開關（行程開關）：D4MC-5020-N OMRON（NO+NC）

    [7].中位開關（感應開關）：IME12-04BNSZW2S SICK（NPN NO）

    [8].軸銷檢測開關：IME12-04BNSZW2S（NPN NO）

    [9].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾），伺服電機可直接使用自帶編碼器

    [10].動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）

    六、應用范圍

    伸縮貨叉廣泛應用于立體庫(智能倉儲)、物流配送(轉運)中心、自動化生產線、新能源、高低溫環境作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源換電(重卡換電)、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝、冷庫冷鏈、真空爐高溫爐作業等等，因為其特殊的構造原理與適用性能，不僅可以在常溫下進行作業，也能在高溫(或低溫)下正常運行，具備全天候的工作性能！

    七、性能特點

    1.結構堅固、移載平穩、運行流暢，具有強大的載荷能力.

    2.安全穩定、節能低耗、快捷，實現信息化管理和智能化運營.

    3.種類多、規格全，能滿足各種類型物料的移載需求.

    八、常用規格型號

    為方便用戶對伸縮貨叉（移載貨叉）的進一步了解，我們羅列了幾十種常用的、比較普遍一點的規格或型號，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，選型時可作為參考，但不能以此作為實用依據（見下列伸縮貨叉選型表）！

    九、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家專zhuan業的伸縮貨叉（伸縮牙叉、移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完wan全quan自主設計、自行生產，擁有十多項實用新型專zhuan利證書，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

【上圖】集維品牌：微小型-伸縮貨叉_案例展示圖

【上圖】集維品牌：輕小型（小板式）-伸縮貨叉_案例展示圖

【上圖】集維品牌：輕小型（輕質鋁合金）-伸縮貨叉_案例展示圖

【上圖】集維品牌：輕小型（不銹鋼）-伸縮貨叉_案例展示圖

【上圖】集維品牌：三段式（316L級不銹鋼）-伸縮貨叉_案例展示圖

【上圖】集維品牌：三段式寬載面（加厚防滑墊）-伸縮貨叉_案例展示圖

【上圖】集維品牌：三段式窄體寬載面（寬截面）-伸縮貨叉_案例展示圖

【上圖】集維品牌：三段式寬體寬載面（寬截面）-伸縮貨叉_案例展示圖

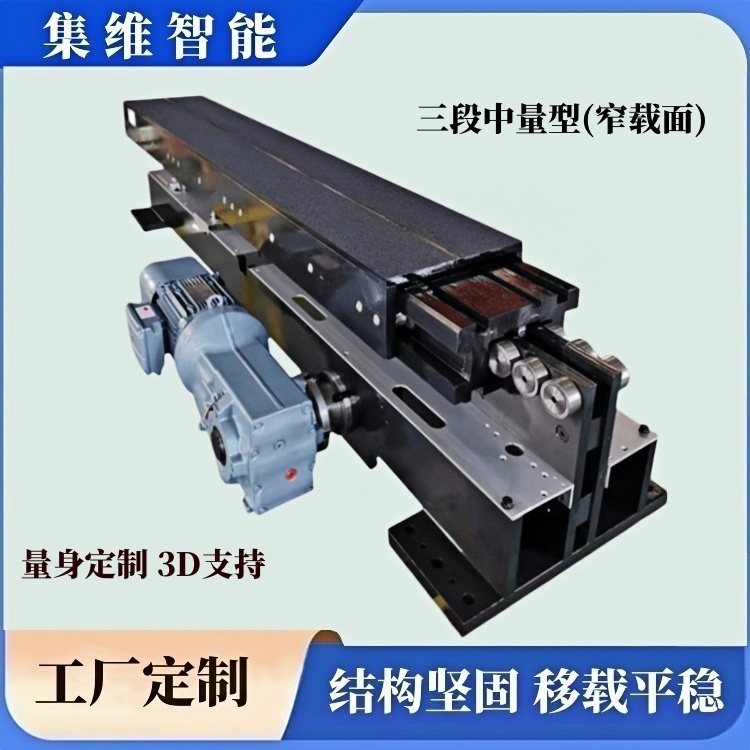

【上圖】集維品牌：三段式中量型（小載面）-伸縮貨叉_案例展示圖

【上圖】集維品牌：三段式中量型（寬載面）-伸縮貨叉_案例展示圖

【上圖】集維品牌：單指式單電機雙伸位（或雙深位）-伸縮貨叉_案例展示圖

【上圖】集維品牌：單指式雙電機雙伸位（或雙深位）-伸縮貨叉_案例展示圖

【上圖】集維品牌：雙指式單伸位（或單深位）-伸縮貨叉_案例展示圖1

【上圖】集維品牌：雙指式單伸位（或單深位）-伸縮貨叉_案例展示圖2

【上圖】集維品牌：雙指式單伸位（或單深位）-伸縮貨叉_案例展示圖3

【上圖】集維品牌：雙指式單伸位或單深位（316L級不銹鋼）-伸縮貨叉_案例展示圖

【上圖】集維品牌：雙指式單伸位或單深位（窄截面或小截面）-伸縮貨叉_案例展示圖

【上圖】集維品牌：雙指式單伸位或單深位（）-伸縮貨叉_案例展示圖

【上圖】集維品牌：雙指式雙伸位或雙深位-伸縮貨叉_案例展示圖1

【上圖】集維品牌：雙指式雙伸位或雙深位-伸縮貨叉_案例展示圖2

【上圖】集維品牌：伸縮貨叉（選型表1）

【上圖】集維品牌：伸縮貨叉（選型表2）

【上圖】集維品牌：伸縮貨叉（選型表3）

【上圖】集維品牌：伸縮貨叉_性能優勢簡介

【上圖】集維工廠_企業資質證書
