一、基本簡介

    堆垛機移載貨叉指的是堆垛機上使用的貨叉，一種具有高度智能化的搬運機構，簡稱：堆垛機移載叉、移載貨叉、堆垛機貨叉等，別名：堆垛機伸縮貨叉、堆垛機伸縮牙叉、堆垛機雙向伸縮貨叉等，主要用于物料的抓取或移載，它是堆垛系統的重要組成部分，具有強大的運載能力，通過與堆垛機的配合，可輕松叉取或移載巷道兩邊貨架上任意位置的物料，具有快捷、節能低耗之特點，廣泛應用于立體庫、智能倉儲系統中，以及自動化生產線上！

    二、結構原理

    堆垛機移載貨叉是由上叉體(前叉體)、中叉體、下叉體等三段叉體組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    三、工作原理

    下叉體也稱固定叉體，它直接安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸.

    也可根據實際需求采用四段式叉體結構，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，也就是所謂的雙深位結構或雙伸位結構！

    四、結構分類

    堆垛機移載貨叉的結構類型比較多，如：三節式的(單深位結構或單伸位結構)、四節式的(雙深位結構或雙伸位結構)、常用的(齒輪齒條鏈條組合傳動結構)、定位的(純齒輪傳動結構)、載荷量比較輕的(同步帶傳動結構)、狹小空間應用的(窄截面或小截面)等，還有移載物體積比較小的單組叉臂立運行的(單列式或單指式)、移載物體積比較大的兩組叉臂組合運行的(雙列式或雙指式)、移載物超長超大的多組叉臂同步運行的(多叉聯動式)等，以及使用環境比較特殊的用于高溫爐作業的(高溫環境貨叉)、用于冷庫作業的(低溫環境貨叉)、以及用于無粉塵的全封閉的醫藥、食品、電子等行業的(無塵環境貨叉)*注：包含萬級潔凈環境、千級潔凈環境、百級潔凈環境等，不同的移載物料、不同的使用環境、不同的存儲方式等，使用的貨叉類型也都不盡相同！

    五、常用型號

    堆垛機移載貨叉的規格比較多，按照日常使用頻率比較高的做個大致分類，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等！*注：堆垛機移載貨叉主要還是以定制為主，列表中的參數選型時的參考，但不能以此作為實用依據(見下面參數圖)！

    六、常規參數

    [1].齒體材料：42CrMo（二次鍛打）

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30～50mm

    [5].空載速度：50m/min

    [6].滿載速度：30m/min

    [7].空載加速：1m/sx(可控)

    [8].滿載加速：0.5m/sx(可控)

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關]：D4MC-5020-Nomron

    [13].編碼器： TR(帝爾)、kubler(庫伯勒)

    [14].電機減速機：SEW變頻電機或伺服電機(也可根據要求配置)

    七、應用范圍

    堆垛機移載貨叉主要用于立體庫、智能倉儲系統中，也廣泛應用于物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    八、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉(移載貨叉)生產制造企業，擁有完整的質量管理體系(榮獲數十項新型實用專利證書)、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

(上圖)小型堆垛機移載貨叉

(上圖)輕型堆垛機移載貨叉

(上圖)三節式堆垛機移載貨叉

(上圖)三段式(加厚防滑墊)堆垛機移載貨叉

(上圖)三段(小板式)堆垛機移載貨叉

(上圖)三段式(寬截面)堆垛機移載貨叉

(上圖)窄體寬截面(寬截面)堆垛機移載貨叉

(上圖)窄體寬截面(寬截面) 同步帶傳動 堆垛機移載貨叉

(上圖)窄體寬截面(寬截面) 雙伸位或雙深位 堆垛機移載貨叉

(上圖)三段輕載式堆垛機移載貨叉

(上圖)三段重載式堆垛機移載貨叉

(上圖)單列式單電機雙伸位(或雙深位)堆垛機移載貨叉

(上圖)單列式雙電機雙伸位(或雙深位)堆垛機移載貨叉

(上圖)單列式單電機多伸位(或多深位)堆垛機移載貨叉

(上圖)雙列式雙電機雙伸位(或雙深位)堆垛機移載貨叉

(上圖)雙列式單伸位(或單深位)堆垛機移載貨叉

(上圖)雙指式單伸位(或單深位)堆垛機移載貨叉

(上圖)雙列式單伸位(或單深位) 不銹鋼材料 堆垛機移載貨叉

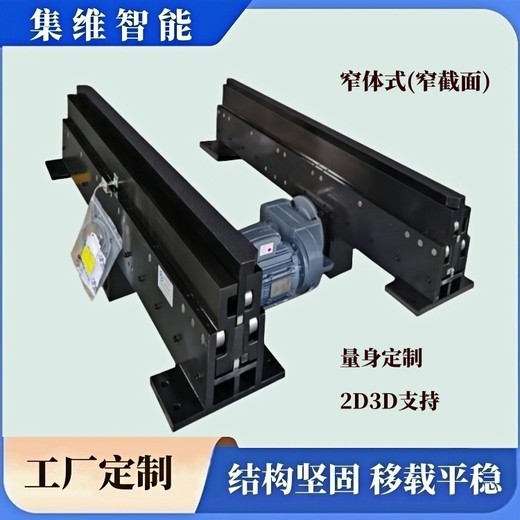

(上圖)雙列式單伸位(或單深位) 窄截面或小截面 堆垛機移載貨叉

(上圖)雙列式單伸位(或單深位) 堆垛機移載貨叉

(上圖)選型表1

(上圖)選型表2

(上圖)選型表3

(上圖)企業資質

(上圖)AHJW系列堆垛機移載貨叉優勢簡介
