一、基本簡介

    堆垛機雙向自動伸縮叉是一種物料搬運或移載機構，具有雙向自動伸展和自動收縮功能、準zhun確的定位功能，它能根據控制系統發出的指令，通過電機的驅動，實現對不同高度、不同位置的貨物進行精準(zhun)定位和搬運！

    堆垛機雙向自動伸縮叉簡稱自動伸縮叉、雙向伸縮叉、堆垛機伸縮叉等，別名：堆垛機伸縮貨叉、堆垛機伸縮牙叉、堆垛機移載貨叉等，它是堆垛系統中的重要組件，智能化或信息化程度比較高，運載能力比較強，能滿足多種不同類型、不同規格、不同結構的物料移載需求，廣泛應用于立體庫、智能倉儲系統中！

    二、結構設計

    堆垛機雙向自動伸縮叉是由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三段叉體疊加在一起組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    它既可以單組叉臂立運行，也可以兩組叉臂組合運行，或者是兩組以上叉臂同步運行(或聯合運行)，單組叉臂立運行的，簡稱：單列式或單指式，主要用于體積比較小、質量比較輕的物料搬運或移載，而兩組叉臂組合運行的，簡稱：雙列式或雙指式，主要用于體積比較大、質量比較重的物料搬運或移載，兩組以上叉臂同步運行(或聯合運行)的，則簡稱：多叉聯動式，主要用于超大、超長物料的移載！

    三、工作原理

    伸縮叉的下叉體(固定叉體)直接安裝在載貨臺或工作臺上，中叉體在齒輪齒條鏈條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸！

    也可根據實際需求采用四段式叉體結構，也就是在三節叉體的基礎上再増加一節叉體，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，構成所謂的雙深位結構或雙伸位結構，使伸縮叉的行程更大、移載距離更遠！

    四、常用規格型號

    為方便用戶對堆垛機雙向自動伸縮叉的進一步了解，我們羅列了幾十種比較常用的規格，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，可作為選型時的參考，但不能以此作為實用依據(見下面參數圖)！

    五、主要參數

    [1].叉體材料：42CrMo(二次鍛打)

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30mm～50mm

    [5].空載速度：60m/min

    [6].滿載速度：30～40m/min

    [7].空載加速：1m/sx

    [8].滿載加速：0.5m/sx

    [9].輸出轉速：79rpm/min

    [10].空載撓度：≤2mm

    [11].制動電壓：220v/380v

    六、常用配置

    [1].滾動軸承：IKO/KIS

    [2].傳動鏈條：桂盟鏈條

    [3].導向滑塊：UPE分子

    [4].扭力限制器：Mikipulley

    [5].中位開關[接近開關]：NBN4-12GM40-E2 P+F

    [6].限位開關[行程開關]：D4MC-5020-Nomron

    [7].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）

    [8].動力配置：SEW變頻電機（也可采用臺達、三菱、西門子、步科、松下、匯川、精研等品牌的伺服電機）

    七、應用范圍

    堆垛機雙向自動伸縮叉廣泛應用于立體庫、智能倉儲、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    八、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家專[zhuan]業的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完全全自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類堆垛機伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

【上圖】微小型_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】小型_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】輕質小型_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】小型（無塵環境）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節式小型（高溫環境）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節（小板式）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節（小載面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節（寬載面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】窄體寬載面（寬截面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】寬體寬載面（寬截面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】寬體寬載面（寬截面）同步帶傳動_堆垛機雙向自動伸縮叉（結構展示圖）

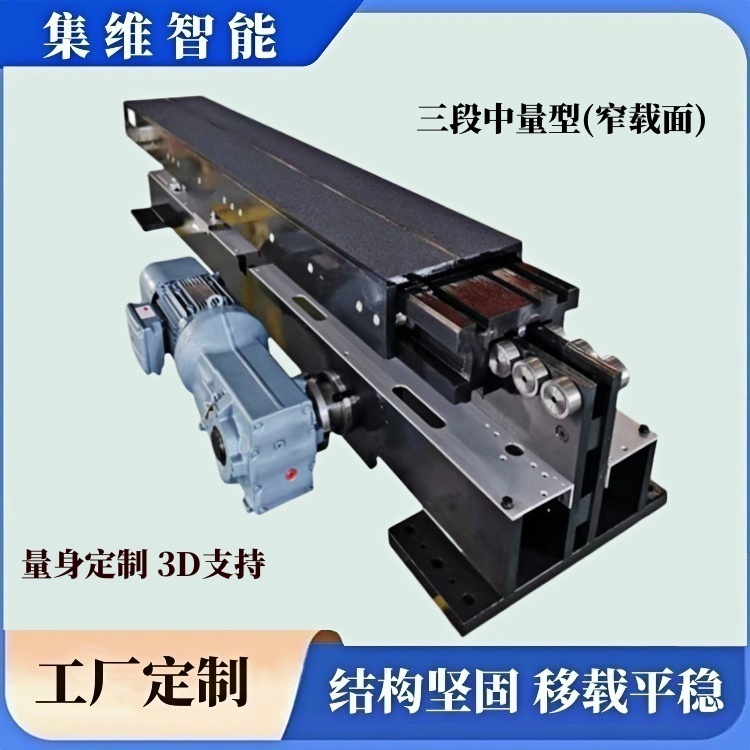

【上圖】三段式中量型（小載面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三段式中量型（寬載面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三段式重量型（寬載面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式單電機雙伸位（雙深位）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式雙電機雙伸位（雙深位）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式單電機多伸位（多深位）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式雙電機雙伸位（雙深位）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位（單深位）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式(雙指叉)單伸位（單深位）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】窄截面（小截面）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式（純齒輪傳動）_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位（單深位）不銹鋼材料_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】選型表（1）

【上圖】選型表（2）

【上圖】選型表（3）

【上圖】AHJW集維品牌_堆垛機雙向自動伸縮叉（優勢簡介）

【上圖】集維工廠（資質證書）
