光伏一二次設備預制艙技術要求
底架及骨架
預制艙艙體底架由型鋼焊接而成，艙體骨架為焊裝一體式結構，主要鋼材材質選用碳素結構鋼，屈服強度不小于235MPa，有足夠的機械強度和剛度，在起吊、運輸和安裝時不會產生變形。
框架、門板、頂蓋
預制艙框架、門板及頂蓋均采用鋼板，框架鋼板和門板厚度2mm；頂蓋外表面鋼板厚度2mm，底板厚度3.5mm。
防腐設計
艙體采用噴砂、熱噴鋅、噴鋅加涂料、噴戶外聚氨酯面漆防腐處理，雙層覆鋁鋅板采用噴砂、噴戶外聚氨酯面漆防腐處理。金屬材料經防腐處理后表面覆蓋層有牢固的附著力，并均勻一致，以艙體40年不銹蝕。

預制艙艙體宜采用雙坡屋頂結構，屋面坡度不小于5%，北方地區可適當增大屋面坡度，預防積水和積雪。屋面板應采用輕質高強，耐腐蝕，防水性能好的材料，中間層應采用不易燃燒，吸水率低、密度和導熱系數小，并有一定強度的保溫材料。

艙體屋面可采用有組織排水和自然散排兩種方式。當采用有組織排水時，排水槽及落水管與艙體配套供貨，現場安裝，落水管宜采用內置方式?？照{排水管宜采用暗敷或槽盒暗敷方式。

艙底板可采用花紋鋼板或環氧樹脂隔板。艙地面宜采用陶瓷防靜電活動地板，活動地板鋼支架應固定于艙底。防靜電活動地板高度宜為200～250mm，應方便電纜敷設與檢修。

二次設備用控制柜等在箱內沿預制艙長度方向放置，沿每列屏柜艙底板上布置兩根槽鋼（#5以上），與底板焊接作為控制柜安裝基礎，機柜底盤通過地腳螺栓與槽鋼固定，螺栓規格M12以上。

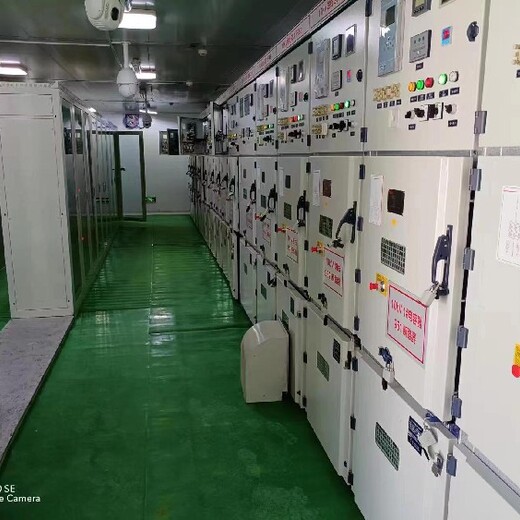

預制艙二次屏柜布置要求

1）二次屏柜尺寸統一為2260×800×600mm；通信屏柜尺寸統一為2260×600×600mm。

2）屏柜門軸設置在右手側（面對屏柜），柜門打開角度應方便整裝置更換及安裝。二次線纜通道應采用金屬線槽，考慮抗干擾以及防電磁屏蔽措施。

3）屏柜底部預留線纜進出孔，強弱電應分開。艙體進出線電纜為底部鋪設方式時，應布置在防靜電地板與艙體地板之間，并安裝走向槽。預制艙內的一、二次線纜的敷設需有的線纜通道，且相互立、密閉。

4）艙內屏柜外觀統一，屏柜名稱、廠家名稱等標識的位置、字體、高度應全部保持一致。
