工程師?A9網(wǎng)狀裂縫封閉劑
一—混凝土網(wǎng)狀裂縫修補

A9網(wǎng)狀裂縫封閉劑特別針對混凝土硬化初期，因塑性收縮而產(chǎn)生的表面不規(guī)則網(wǎng)狀裂縫的修復(fù)而研制，是一種新型柔性抗裂封閉涂層，采用“樹脂合金”技術(shù)，具有粘結(jié)力和韌性，剛?cè)峤Y(jié)合，防止鋼筋銹蝕和混凝土結(jié)構(gòu)的進一步損壞，提高建筑物的耐久性。

一、用途
封閉大面積網(wǎng)狀裂縫
樓板、地下室頂板、屋面板裂縫封閉
與混凝土同色，修補后整體效果美觀

二、特點
優(yōu)良的粘結(jié)性，與混凝土牢固粘結(jié)形成保護層，有效阻止水、腐蝕介質(zhì)等滲入混凝土內(nèi)部，防止鋼筋銹蝕和混凝土碳化；
優(yōu)良的柔韌性，能夠跟隨裂縫變化，符合混凝土的收縮和膨脹要求；
耐老化性好，綠色環(huán)保，施工簡單，價格便宜。

三、性能
項目 技術(shù)指標(biāo)
延伸性（%） ≥50
拉伸強度（MPa） ≥1.2
粘結(jié)強度（MPa） ≥1.0
標(biāo)準(zhǔn)養(yǎng)護后 不起泡、不龜裂、不剝落
涂層耐老化試驗1000h后 不粉化、不起泡、不龜裂、不剝落
涂層耐堿試驗30d后 不起泡、不龜裂、不剝落

四、用法
材料和工具
? A9網(wǎng)狀裂縫封閉劑（A9膠液+A9粉料）
? 毛刷、滾刷、刮板、配料桶、水
四步工法：
1. 基層處理
? 修補：施工前，基層若有凸起部位、孔洞及受損處，應(yīng)清除或修補；
? 修補孔洞的配比：A9膠：水：A9粉=1∶3∶10（體積比），調(diào)成砂漿，壓入孔洞；
? 清掃：清掃基層，混凝土表面堅固，干燥，干凈；
2. 底涂施工
? 底涂配比：先單用A9膠液：水=1：3（體積比）稀釋，進行濕膠涂刷兩遍，待表干后（20分鐘），進行下一道施工。
3. 中涂施工
? 中涂配比：按A9膠液：水：A9粉料= 1∶1∶3（體積比）的比例，配成稀漿，充分攪拌均勻，使用時隨攪隨用，充分干燥后(6小時)，方可進行下道面涂施工。

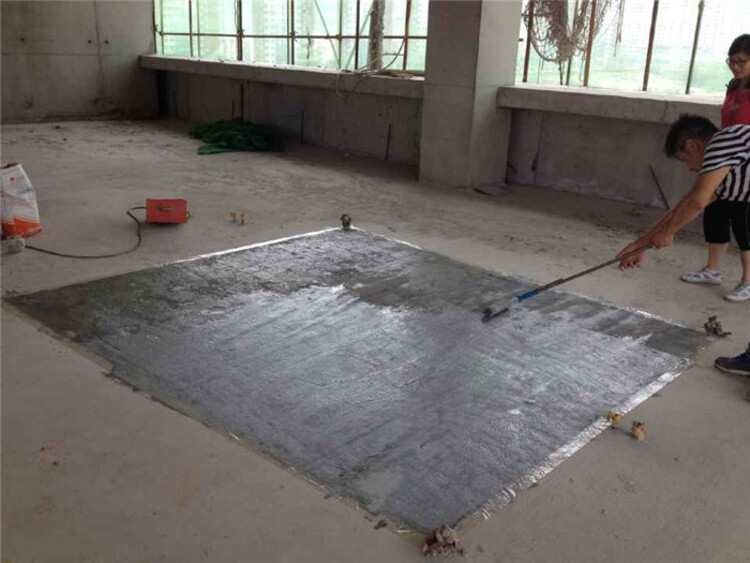

4. 面涂施工
? 面涂配料： A9膠液：A9粉料= 1∶2（體積比，不可加水），配成稀漿，充分攪拌均勻，使用時隨攪隨用，均勻涂刷，不得有漏涂部位，涂刷厚度以1~2mm為宜。
注意事項
? 養(yǎng)護：施工24小時后，材料初凝，干燥養(yǎng)護7天即可使用。
? 操作時間：配制好的材料30分鐘內(nèi)用完。
? 表面保護：如面層需打混凝土或抹砂漿，為了提高粘結(jié)力，應(yīng)在A9封閉劑施工完成3天后，表面進行界面處理，配比為A9膠液∶水∶A9粉料＝1∶1∶3（體積比），趁濕打混凝土或抹砂漿保護層。
? 施工完畢，應(yīng)及時用水洗手及擦試工具。
? 施工溫度：宜為10～30℃，室外作業(yè)避免在雨天、大風(fēng)、冰凍時施工

五、包裝、用量及儲存
包裝：35kg/套（膠液：10kg/桶，粉料：25kg/袋）
用量：1.5kg/m2（1mm厚）
儲存：膠液保質(zhì)期為12個月；粉料保持期為6個月。存放在5℃以上通風(fēng)干燥處，防止陽光直射和凍結(jié)

工程師?A6微細裂縫封閉膏
——混凝土裂縫封閉

A6微細裂縫封閉膏特別針對混凝土微細裂縫的封閉而研制。采用新的“樹脂合金”技術(shù)，具有粘接力和韌性，剛?cè)峤Y(jié)合，有效阻止水、二氧化碳、化學(xué)物質(zhì)的浸入，防止鋼筋銹蝕，并防止開裂結(jié)構(gòu)的進一步損壞，提高建筑物的耐久性。

一、用途
封閉靜止的混凝土裂縫
用于橋面板、樓板、墻體、梁、柱裂縫的封閉

二、特點
與混凝土同色，平面、立面均可施工
的粘接力，適合潮濕基層使用
優(yōu)良的防水防腐功能，施工方便，綠色環(huán)保

三、性能
項目 技術(shù)指標(biāo)
抗壓強度（MPa） ≥60
粘結(jié)強度（MPa）（與混凝土） ≥3.0
剪切粘結(jié)（MPa）（鋼對鋼） ≥10
比重（g/cm3） 1.6

四、構(gòu)造
微細裂縫及表面龜裂可采用表面封閉法，較寬裂縫可采開槽封閉法。
五、用法
材料和工具
? A6微細裂縫封閉膏（A6甲組+A6乙組）
? 刮板、刮刀、手套、膠帶、酒精
施工步驟
1. 基層處理：
? 確?；炷帘砻鎴怨?、干燥，用酒精擦凈浮灰，粘貼防污膠條，邊緣美觀整齊。
2. 配料刮抹：
? 配制A6：按A6甲組：A6乙組=2：1（體積比）配合并攪拌均勻，靜置5分鐘，再攪拌一次即可刮抹。
? 用刮刀將配好的A6涂刮于裂縫表面或嵌于槽內(nèi)，抹平壓實，立刻揭掉防污膠條。
注意事項
? 養(yǎng)護：施工24小時后，材料初凝，干燥養(yǎng)護3天即可使用。
? 操作時間：配制好的材料30分鐘內(nèi)用完，每次配料以不超過500克為宜，隨配隨用。
? 施工完畢，應(yīng)及時用酒精洗手及擦試工具。
? 施工溫度：宜為10～30℃，室外作業(yè)避免在雨天、大風(fēng)、冰凍時施工

六、包裝、用量及儲存
包裝：9kg/套（甲組份6kg/桶，乙組份3kg/桶）
用量：表面封閉法：0.2kg/m（涂刮厚度2mm，寬度50mm）
開槽封閉法：0.2kg/m（嵌填深度10mm，寬度12mm）
儲存：保質(zhì)期為12個月，桶蓋密封，5℃以上儲存

工程結(jié)構(gòu)裂縫問題十分復(fù)雜，涉及巖土、結(jié)構(gòu)、材料、施工、環(huán)境等多、多學(xué)科，裂縫的調(diào)查、處理是工程實踐中具有現(xiàn)實意義的技術(shù)課題，不僅需要堅實理論知識、綜合的分析方法，還要結(jié)合大量的工程實踐開展現(xiàn)場觀察實驗研究，才能為每一項工程提供科學(xué)的、供針對性的診斷依據(jù)和修復(fù)方案，避免出現(xiàn)損壞——修復(fù)——再損壞——再修復(fù)的現(xiàn)象。

北京冶建工程裂縫處理中心從建筑裂縫產(chǎn)生的原因入手，總結(jié)材料、施工、設(shè)計、使用環(huán)境、荷載等各種因素的影響，系統(tǒng)分析導(dǎo)致開裂的各種因素，評估建筑物安全性和耐久性，進而給出適合的修復(fù)方案、材料和工法。十多年來，已對數(shù)千項建筑物裂縫、損傷進行綜合修復(fù)，積累了豐富的施工經(jīng)驗，并承擔(dān)了大量，如天安門城樓裂縫維修、人民大會堂小禮堂梁體裂縫、國家大劇院基礎(chǔ)裂縫、首都機場停車庫梁體裂縫、京滬高鐵軌道板裂縫等工程項目。
長期以來，中心與中冶集團建筑研究總院、國家工業(yè)建筑診斷與改造技術(shù)中心、中國建筑科學(xué)研究院、清華大學(xué)、北京化工大學(xué)等許多國內(nèi)的科研機構(gòu)、大學(xué)、學(xué)術(shù)團體進行深入的交流合作，擔(dān)任中國膠粘劑和膠帶工業(yè)協(xié)會理事單位、北京粘接學(xué)會監(jiān)事單位、北京城建促進會會員單位。在學(xué)術(shù)研究上得到了我國裂縫王鐵夢、國家建筑安全鑒定林志申等老一輩行業(yè)人的悉心指導(dǎo)，使得中心的科研水平、技術(shù)能力始終保持在行業(yè)地位。

工程師?自動低壓灌漿技術(shù)
用途
民用建筑裂縫：混凝土樓板、墻體、梁、柱的裂縫灌漿；
工業(yè)建筑裂縫：混凝土車間、倉庫的混凝土結(jié)構(gòu)、儲罐、管道、大型設(shè)備基礎(chǔ)的裂縫灌漿；
道橋鐵路裂縫：混凝土路面、橋面、橋基、橋墩、粱、橋板、護欄，以及高速鐵路軌道板、地鐵、隧道和地下通道的混凝土襯砌的裂縫灌漿；
水利水工裂縫： 大壩、水渠、污水處理設(shè)施、港口、碼頭、防波堤、水閘、堤壩等混凝土結(jié)構(gòu)的裂縫灌漿；
歷史建筑裂縫：石質(zhì)文物、木結(jié)構(gòu)、磚結(jié)構(gòu)等古建的裂縫灌漿修復(fù)

AB灌漿樹脂的特點
粘度低、強度高：多數(shù)裂縫寬度細微（一般在0.1 mm~1mm較為普遍），AB-灌漿樹脂粘度小，強度高、表面張力低，滲透性強，流動性好、可灌性好，能夠較好地吸附、滲透并擴散到混凝土的微孔中，填充并充滿裂縫，與斷裂的混凝土形成良好的粘接，達到修補和加固的目的；
耐久性好：經(jīng)AB-灌漿樹脂修復(fù)的裂縫具備防水性和耐化學(xué)性，防止有害物質(zhì)通過裂縫滲透到混凝土內(nèi)部，結(jié)構(gòu)安全和耐久性；
品種多：耐高溫樹脂適合鋼廠、冶金、水泥廠高溫環(huán)境使用；水中固化樹脂適合大壩、海工結(jié)構(gòu)等潮濕環(huán)境使用；柔性樹脂適合高速鐵路、地鐵等動載、抗疲勞環(huán)境和活動裂縫修復(fù)；
綠色環(huán)保：無溶劑，避免對生產(chǎn)、使用工人的侵害，滿足室內(nèi)環(huán)境或封閉環(huán)境施工使用，如地下空間、隧道、儲水池等
