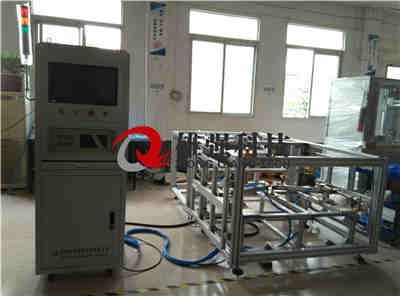

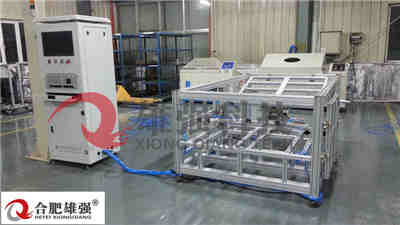

門鎖門鉸鏈試驗臺

功能簡述

汽車門鎖性能試驗臺

該試驗臺主要用于在常溫環境下對轎車、SUV及MPV車型的車門鉸鏈和門鎖等總成的模擬耐久試驗。通過試驗，檢查汽車側門門鎖門鉸鏈的功能質量等。
該試驗臺主要由門鎖門鉸鏈耐久性模擬試驗機構等2部分組成。試驗臺做一個車門模擬耐久。雄強方便客戶需要，配置二套車門耐久，客戶可以做一個門試驗也可以做二個門試驗。
此設備包含：門鎖的載荷1和載荷2測試，門鉸鏈的橫向載荷和縱向載荷測試試驗臺。
及門鉸鏈耐久壽命試驗臺。雄強分成二個立試驗臺。方便用戶操作與試驗
門鎖門鉸鏈功能與用途：
該試驗機采用交流伺服電動機作為動力源，單片機實時顯示試驗數據和試驗狀態。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可自動計算*大試驗力值、斷裂力值等試驗數據。

設計遵循原則：

2、門鎖及門鉸鏈靜強度試驗夾具與拉力試驗機標準拉伸夾具的連接尺寸為：不大于Φ21。夾具的上、下拉伸中心的同心度公差為：±0.1mm。
3、門鎖及門鉸鏈靜強度試驗夾具應有足夠的剛性，在承受20 kN縱、橫拉力時，不產生變形。

門鎖性能要求：
門鎖縱向載荷：
拉力通過鎖體和鎖扣的嚙合面中心，沿車輛縱向方向作用在鎖體和鎖扣上。
在車門開啟方向向鎖體和鎖扣上施加一個890N的重量載荷。
半鎖緊位置：4440N。全鎖位置：11110N。

主要配置
1、門式主機一臺；
2、交流伺服電機一臺；
3、負荷傳感器30KN一支；
4、滾珠絲杠兩根；
5、液晶控制系統一套；
6、拉伸輔具一套；
7、壓縮輔具一套（直徑100）
8、數顯控制器一套

檢測車輛的門鎖系統承受縱向、橫向試驗載荷的能力。
依據標準
QC/T323－2007 《汽車門鎖和車門保持件》
GB15086-2006 《汽車門鎖及車門保持件的性能要求和試驗方法》
本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求
門鎖橫向載荷：
拉力通過鎖體和鎖扣的嚙合面中心，沿車輛橫向方向作用在鎖體和鎖扣上。

半鎖緊位置：4440N.全鎖位置：8890N
