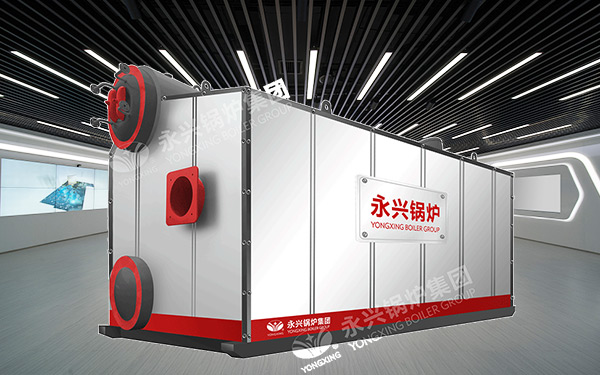

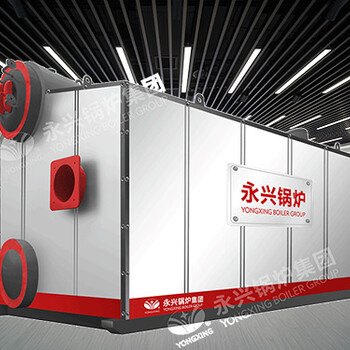

一、SZS40噸雙鍋筒縱置式燃油氣蒸汽鍋爐概述

本鍋爐為雙鍋筒縱置式燃?xì)忮仩t，模塊化出廠，鍋爐由爐膛組件、爐膛出口連接煙道、對流管束組件、對流管束出口連接煙道和節能器、冷凝器組件組成，其中鍋爐爐膛組件采用全膜式水冷壁結構，主要由爐膛左右膜式水冷壁及上下集箱、爐膛前后水冷壁及上下集箱構成；對流管束組件由上、下鍋筒，對流管束、左右膜式水冷壁構成；節能器和冷凝器組件由進出口集箱和節能器管束構成。

鍋爐爐膛前墻布置一臺燃燒機，天然氣經燃燒機進入鍋爐爐膛燃燒，高溫?zé)煔庖来谓?jīng)過對流管束、節能器后由煙囪排入大氣。

二、鍋爐簡介

1、主要參數規范

額定蒸發量：Q=40t/h

額定蒸汽溫度：t=204℃

額定給水溫度：t=104℃

額定出水壓力：P=1.6MPa

鍋爐設計效率：η=96.6%

鍋爐整體水壓試驗壓力：2.0MPa

設計燃料：天然氣（Qdw=8500Kcal/Nm3）

燃料耗量：2572Nm^3/h

2、結構簡述：

（1）、爐膛組件

鍋爐爐膛由爐膛左右膜式水冷壁及上下集箱、爐膛前后水冷壁及上下集箱構成一個全密封的燃燒空間。

（2）、對流管束組件

鍋爐對流管束組件由由上、下鍋筒，對流管束、左右膜式水冷壁構成；對流管束、左右膜式水冷壁與上、下鍋筒采用焊接結構。對流管束組件整體布置在鍋爐底座上，底座上設置固定和滑動支座，對流管束組件自由膨脹。

（3）、節能器、冷凝器組件

節能器、冷凝器組件由進出口集箱和節能器管束構成。管束采用的螺旋鰭片管結構，傳熱，延長使用壽命。

（4）、爐膛出口、對流管束出口連接煙道

鍋爐各組件之間的連接煙道采用焊接方式與組件連接，中間設置膨脹節，煙道自由膨脹。

（5）、保溫及護板

各組件采用輕型保溫材料保溫，主要保溫材料為硅酸鋁纖維板和巖棉。外部護板為彩色瓦楞鋼板。

（6）、鋼結構及平臺扶梯鍋爐設置平臺供鍋筒人孔檢修、開啟鍋筒上各閥門等操作使用。

（7）、鍋爐范圍內管道及附件

本鍋爐范圍內管道僅包括從回水止回閥法蘭起到鍋爐本體的出水閥、排污閥等法蘭為止范圍內的閥門和管道。附件包括鍋爐本體所用的閥件與表件。如壓力表、空氣閥、彈簧安全閥、出、回水閥、止回閥、溫度計等。

主要控制對象和設備

SZS40-1.6-Y(Q)燃?xì)庹羝仩t1臺，每臺鍋爐包括：

l 燃氣燃燒器1臺，燃燒機主風機功率為132kw變頻控制, 循環風機功率為55kw變頻控制,滑動兩級或比例式控制。

l 控制鍋爐給水泵3臺提供啟停信號和速度給定信號，利用原來的變頻器。

l 冷凝器循環泵2臺，功率11KW，直接啟動。

l 三沖量變頻連續給水，外加電接點11支水電極位式給水報警連鎖保護。

l 蒸汽壓力控制信號：1支壓力控制器信號,1支蒸汽壓力變送信號，1支給水壓力變送信號，爐膛壓力1臺，節能器進口煙壓，冷凝器進出、出口煙壓等等（根據實際情況可以調整）。

l 溫度：節能器進煙溫1只，節能器出煙溫度1只，冷凝器進煙溫1只，冷凝器出煙溫度1只，風道溫度1只，排煙溫度1只，給水溫度1只，爐膛溫度1只等等（根據實際情況可以調整）。

l 流量：蒸汽流量選用渦街1套，  給水流量選用電磁1套，氧含量檢測1套。爐內電導率檢測。

l 液位：鍋爐液位差壓變送器雙室平衡容器電極桶1套，

l 其它檢測功能詳見介紹及配置表。

由上述設備組成鍋爐補給水及蒸汽負荷輸出系統。
