熱水鍋爐電腦控制箱

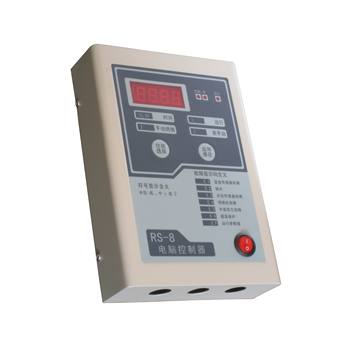

ＲＳ－８型電腦全自動鍋爐控制器，核心采用日本富士通公司生產的單片機做為處理器，具有的可靠性和抗電磁干擾能力。本控制器共有１７項功能，適用于各種小型爐（燒開水、燒熱水），結構簡單、操作容易、性能穩定可靠、具有的性價比。

可以安裝在各種外形規格（立式、臥式、圓柱形、方形）的爐體上。



電氣性能

運行方式：全自動連續運行工作方式：按預置參數運行。

定時運行方式：在４個時間段內按預置參數運行。

手動控制運行方式：手動控制燃燒器和水泵啟停（用于測試、調試）。

基本功能：４位數碼及指示燈顯示控制狀態、水泵狀態、運行狀態、當前水位；水溫。

２個觸摸操作按鍵；

２４小時計時的時鐘電路，停電后電池對時鐘電路繼續供電３天以上；

有停電記憶功能，來電后自動按停電前模式運行，適用于無人職守。

信號輸入：１路溫度輸入，用于測量爐水溫度，測溫范圍００℃－１１０℃。

３路水位信號輸入（水電極導通電阻小于２０Ｋ，截止電阻大于２００Ｋ）。

１路其他故障信號開關輸入（水位、壓力、煙溫等外部故障

停機保護信號輸入），用于各種故障保護。

１路燃燒器故障信號（燃燒器故障熄火時輸出～ＡＣ２２０Ｖ）。

控制輸出：２路繼電器常開觸點輸出，額定負載功率在１.０ＫＷ（２５０Ｖ大８Ａ）

以下。可以驅動一臺單段火燃燒器，一臺單相（２２０Ｖ、１ＫＷ）水泵。如

果使用三相水泵，需要增加三相強電控制裝置。

保護功能：發生溫度傳感器、缺水、水位傳感器、其他報警等故障時，燃燒器及水泵被自動關閉同時進行聲光報警，按任一鍵可解除報警返回停機狀態。故障解除后可按“啟、?！辨I恢復運行。當發生燃燒器故障時，水泵立即關閉同時進

行聲光報警，燃燒器繼續控制輸出３０秒后停止，操作者有時間去復位燃燒

器。過程中可以隨時按“啟、停”鍵解除報警返回停機狀態，故障解除后可

再按“啟、?！辨I恢復運行。

溫度傳感器可延長線：１００米。

溫度顯示誤差：< ２％。

工作電壓: ～ＡＣ２００Ｖ－２５０Ｖ；功耗: ～ＡＣ２２０Ｖ、１Ｗ。

環境溫度：０℃－６０℃；環境濕度：低于８５％ ＲＨ。

二種外型：機箱式（外形１）：２３０X １６２ X ５０（ＭＭ），重量《 １０００Ｇ。

鑲嵌試面板（外形２）：２３０ X １６２ X １０（ＭＭ），

重量《 １０００Ｇ。
