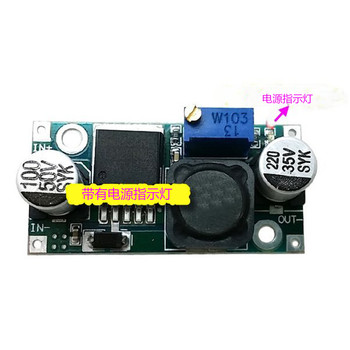

此為降壓模組，輸入電壓必需比輸出電壓高；輸出2A以下可以長時間不用加散熱片 輸出電流大于2.5A（或輸出功率大于10W）長時間工作請加散熱片。有電源指示燈的FS2596S就是您的好選擇。接錯不會亮，有沒有在運作一目了然。
FS2596S DC-DC 降壓電源模組應用圖

可利用一字起子轉動藍色電位器(順時針轉升壓,逆時針轉降壓)，

配合三用電表邊轉邊調出您需要電壓。

IN+ ：接輸入電源的正極

IN- ：接輸入電源的負極

OUT+: 接輸出正極

OUT-：輸出端負極

※ LM2596S DC-DC降壓模組具有
工業級、底紋波、大電流、率的特點：

輸入電壓： 3.2V~46V
輸出電壓： 1.25V~35V
輸出電流： 3A（大）
轉換效率： 92%（高）
輸出紋波： <30mV
開關頻率： 65KHz
工作溫度： -45℃~ +85℃
尺寸大小： 43mm * 21mm * 14mm（長*寬*高）
打了密集的散熱孔，散熱能力強！
在輸入與輸出端分別增加X7R高Q高頻旁路電容，電磁兼容性能！
需要大電流長時間工作建議加上散熱片；
買家注意：本降壓模組只能用于降壓。
輸出2A以下可以長時間不用加散熱片。
輸出電流大于2.5A（或輸出功率大于10W）長時間工作請加散熱片。


電氣參數：
輸入：直流3.2V 至 35V (輸入的電壓比要輸出的電壓高1.25v以上。不能升壓)
輸出：直流 1.25V 至 30V 電壓連續可調，率大輸出電流為3A。
特點：全部使用固態電容，36u加厚線路板，高Q值大功率電感 帶輸出LED指示燈
尺寸：41(長)*20(寬)*14(高) mm（含電位器）小帶定位孔帶LED指示燈的DC-DC
使用方法：
接入電源(3-35V)，調整藍色電位器旋鈕(一般順時針旋轉升壓,逆時針旋轉降壓)并用萬用表監測輸出電壓達到需要電壓為止.

接線方式：

1.焊接，直接將電源線焊在輸入(輸出)埠；

2.焊插針，可以通過引線插入插針或者插在洞洞板上使用；又或者加引腳后直接焊接在PCB上。

應用例子：

1.車載穩壓電源，只需要將本模組輸入端接上汽車點煙嘴供電，就可以調節電位器,輸出電壓就可以在1.25-30V任意調整，為您的手機、MP3、MP4、PSP充電等許多設備供電，非常簡單方便。

2.給電子設備供電，當設備需要3-30V供電而手里對應電壓電源時，用這個模組就可以方便的把電壓調到所需電壓，解決困擾。

3.系統工作電壓測試，做專案時可以使用本模組調試出各種電壓測試系統工作電壓范圍，非常輕松方便。

尺寸規格：43.18*21.08mm
