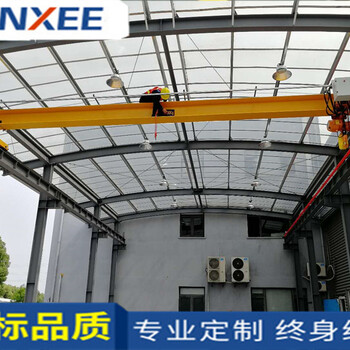

單梁橋式起重機
單梁橋式起重機配合UMH型環鏈電動葫或者UMC型鋼絲繩電動葫蘆使用，利用計算機優化設計主梁使單梁起重機在輕自重，低凈空高的基礎上運行平穩，定位，是應用與一般中、短跨度車間和輕載荷的常見方案。

廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆腐蝕性介質環境中使用。
設有地面和空中兩種操作形式。地面操作有帶線手柄操作和遙控器手柄操作兩種；空中操作指司機室操作。司機室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
歐式起重機設計描述
●?鋼結構制造
焊件焊縫破口標準：GB985，GB986
起重機設計和結構標準：GB3811-83《起重機設計規范》
●?電器設備：JB4315-86，JB/ZQ2007-90
●?電動機motor
IECRecmmendations34-1,34-5?和72-1
根據FEM標準選擇電機，并完全符合國際ISO相關標準
?
歐式起重機特性描述
●?起升電機
帶有柱形轉子，內置式制動器電機
●?起升限位開關
兩個上限位開關雙倍可靠地控制吊鉤行程的高點。
●?吊鉤
吊鉤組有大直徑的球墨鑄鐵制成的?滑輪及吊鉤組成
采用抗磨滾子軸承
吊鉤可以360°旋轉
配置彈簧壓緊的安全扣
吊鉤鍛件為調質鋼?34CrMoV,依據標準DINI7200
大、小車行走機構
●?運行電機
鼠籠式變頻電機
運行平穩，無爬行，軟啟動，
防護等級IP40、F?級絕緣
電機接電持續率40%ED
全密封、風冷式
內置熱敏電阻過熱保護
電機殼由鋁管沖壓成型
●?大車運行電機
1、行走減速箱
三合一結構
齒輪材料為鉻鉬合金、抗磨軸承
CNC?自動齒輪加工中心生產，硬齒面（HRC60）經過研磨處理
半油脂潤滑、免維護
2、減速機：殼體采用高張力有材質鑄鐵（FC25）制造
齒輪采用合金鋼材料，
準確度即高，耐磨、耐撞擊，
3、?軟啟動裝置：
起動及剎車都非常平穩順暢，重物不會晃動。
4、?電機部分：
，高轉矩，馬達本體容易散熱，電流小，體積小，輸出功率強勁，可高頻率使用。
5、?電磁剎車：
采用直流式剎車，制動力強，螺栓直接調整制動力，使用壽命長，安全性高，絕不脫落。
●?車輪
球磨鑄鋼-彈性好?噪音小
車輪表面硬化處理
直徑小，高度降低
材料：42CrMo
表面硬化處理
軸承NSK
限位開關
整機結構
●?極限尺寸小，增加有效工作面積
●?降低廠房高度，節省建筑成本
●?體積小、自重輕
組成：起重小車?

? ? 由起升機構、小車運行機構和小車架組成。起升機構包括電動機、制動器、減速器、卷筒和滑輪組。電動機通過減速器帶動卷筒轉動，使鋼絲繩繞上卷筒或從卷筒放下，以升降重物。小車架是支托和安裝起升機構和小車運行機構等部件的機架，通常為焊接結構。

?小車的轉動方式

? ? ?小車的轉動方式根據減速機的安裝位置不同分為兩種，一種是安裝在小車主動輪中間，讓小車減速機輸出軸及兩側轉動軸所承受的扭矩比較均勻；另一種是減速機安裝在小車主動輪的一側，該種轉動方式安裝、維修、保養等較為方便，但是會出現小車車體扭擺不平穩的情況。[1]?

? ?橋架運行機構

? ?橋架的金屬結構

? ?由主梁和端梁組成，分為單主梁橋架和雙梁橋架兩類。單主梁橋架由單根主梁和位于跨度兩邊的端梁組成，雙梁橋架由兩根主梁和端梁組成。主梁與端梁剛性連接，端梁兩端裝有車輪，用以支承橋架在高架上運行。主梁上焊有軌道，供起重小車運行。橋架主梁的結構類型較多，比較典型的有：

??1.箱形結構

?（1）正軌箱形雙梁是廣泛采用的一種基本形式，主梁由上、下翼緣板和兩側的垂直腹板組成，小車鋼軌布置在上翼緣板的中心線上，它的結構簡單，制造方便，適于成批生產，但自重較大。

?（2）偏軌箱形雙梁和偏軌箱形單主梁的截面都是由上、下翼緣板和不等厚的主、副腹板組成，小車鋼軌布置在主腹板上方，箱體內的短加勁板可以省去，其中偏軌箱形單主梁是由一根寬翼緣箱形主梁代替兩根主梁，自重較小，但制造較復雜。

??2.四桁架式結構

? ?由 4片平面桁架組合成封閉型空間結構，在上水平桁架表面一般鋪有走臺板，自重輕，剛度大，但與其他結構相比，外形尺寸大，制造較復雜，疲勞強度較低，已較少生產。
3.空腹桁架結構

?類似偏軌箱形主梁，由4片鋼板組成一封閉結構，除主腹板為實腹工字形梁外，其余 3片鋼板上按照設計要求切割成許多窗口，形成一個無斜桿的空腹桁架，在上、下水平桁架表面鋪有走臺板，起重機運行機構及電氣設備裝在橋架內部，自重較輕，整體剛度大，這在中國是較為廣泛采用的一種型式。

?驅動方式:

?1.集中驅動，即用一臺電動機帶動長傳動軸驅動兩邊的主動車輪；

??2.分別驅動，即兩邊的主動車輪各用一臺電動機驅動；

?3. "三合一"驅動方式，即制動器、減速器和電動機組合成一體的驅動方式。

??運作方式：

? ?普通橋式起重機主要采用電力驅動，一般是在司機室內操縱，也有遠距離控制的。起重量可達500噸，跨度可達60米。大起重量的普通橋式起重機為便于安裝和調整，驅動裝置常采用萬向聯軸器。起重機運行機構一般只用 4個主動和從動車輪，如果起重量很大，常用增加車輪的辦法來降低輪壓。當車輪超過 4個時，采用鉸接均衡車架裝置，使起重機的載荷均勻地分布在各車輪上
