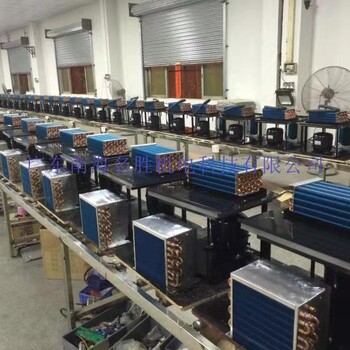

MS-ZL自動售貨機制冷系統50Hz的主要特點:
● 模塊化制冷系統，便于維護；
● 制冷系統采用 R134a 無氟制冷劑,符合國際綠色環保要求;
● 精選進口壓縮機（恩布拉科），內置安全保護，噪音低，
省電耐用；
● 配備精密式數顯溫度控制器，設定溫度范圍；
● 蒸發器、冷凝器采用內螺紋銅管（規格Φ9.52*0.27+0.16），
親水鋁箔，制冷散熱效果明顯；
機組技術參數:
制冷量/W ：1185 制冷劑：R134a
額定功率/W ：494 大功率/W ：740
額定電流/A ：2.8 大電流/A： 4.2
額定電壓/V ：220 堵轉電流/A： 20
額定頻率/Hz ：50 凈重/KG ：30
外形尺寸/mm ：500*443*410 毛重/KG ：32
測試條件 #蒸發溫度 ：7.2℃，冷凝溫度： 54.4℃
數字顯示溫控器操作說明
一、功能特點
1. WS-102F 溫控器為 LED 數字顯示、電容式觸控按鍵、一體化智能控制器，內
置開關電源和大功率繼電器，采用快速接插端子，用戶可憑密碼設定控
制參數。
2. 具有制冷恒溫控制、停機化霜風機控制、壓縮機延時啟動保護、探頭溫度校
正、探頭故障自診斷等功能。適用中高溫風冷電冰箱控制。
二、技術參數
1. 電源電壓：110～240VAC
2. 溫度探頭：NTC，1 條，2 米長
3. 溫度顯示范圍：-45～66℃，精度±1℃
4. 控溫溫度范圍：-45～45℃，出廠值：10℃
5. 繼電器觸點容量：壓縮機：30A/240VAC，風機：10A/240VAC
6. 外觀尺寸：80*35*77 mm（長*寬*深），安裝開孔尺寸：71*29 mm（長*寬）
7. 工作環境溫度：-10～60℃；相對濕度：20%～90%（無結露）
8. 參數表：
代碼 參數名稱 設定范圍 出廠值
E1 控制溫度下限 -45℃～E2 -10℃
E2 控制溫度上限 E1～45℃ 20℃
E3 回差溫度 1～10℃ 4℃
E4 壓縮機延時啟動時間 0～10 分鐘 4 分鐘
E5 庫溫探頭溫度校正 -10～10 ℃ 0℃
F1 停機化霜時間 1～60 分鐘 20 分鐘
F2 停機化霜周期 0～24 小時 6 小時
三、指示燈
1. 制冷指示燈 ：壓縮機工作，制冷燈亮；壓縮機延時啟動，制冷燈閃爍；壓
縮機停止，制冷燈熄。
2. 化霜指示燈 ：停機化霜時，化霜指示燈亮，其他狀態指示燈熄滅。
四、面板操作（注：按鍵時松開手時間小于 1 秒為“連續按鍵”。）
1. 控制溫度（停機溫度）調節：持續按住 鍵 2 秒鐘，顯示控制溫度，松手后
閃爍顯示控制溫度，再按 或 鍵可修改控制溫度，不按鍵，3 秒后返回顯
示庫溫。
2. 手動進入或退出化霜：持續按住 鍵 2 秒鐘，可進入化霜或退出化霜。
3. 恢復參數出廠值：連續按 鍵 5 次，接著再按 鍵 5 次，所有參數恢復成出
廠值，顯示“88”返回。
4. 快速啟動：連續按 鍵 5 次，接著再按 鍵 1 次，可取消處于 閃爍的延時
啟動狀態，快速啟動壓縮機。
五、控制原理
1. 溫度控制：
? 壓縮機經過延時后，當庫溫大于（控制溫度＋回差溫度），壓縮機啟動，
蒸發器風機延時 10 秒啟動。當庫溫小于或等于控制溫度時，壓縮機停止，
風機停止。
? 為保護壓縮機，壓縮機每次停止的時間超過延時時間（E4 參數）才
能重新啟動。
2. 停機化霜控制：
? 工作了一個化霜周期（F2 參數）后，自動進入停機化霜狀態，此時壓縮
機停止、風機啟動；再經過化霜時間（F1 參數）后，自動退出化霜，返
回正常的控制溫度狀態。
? 化霜時將鎖定顯示庫溫，自動退出化霜 20 分鐘后或庫溫小于（控制溫度
+回差溫度），才恢復庫溫正常顯示。
? 注意：當設 F2=0 時，將取消停機化霜功能，風扇和壓縮機同步運行。
3. 非正常工作模式：
? 當庫溫探頭短路（或庫溫大于 66℃）時顯示“ＨＨ”；當庫溫探頭開路
（或庫溫低于-45℃）時，顯示“ＬＬ ”。此時進入定時控溫模式，壓
縮機按照停止 15 分鐘，運行 30 分鐘的間歇方式工作。
六、安裝及使用注意事項
1. 請?jiān)敿?xì)閱讀操作說明，嚴格按照接線圖進行接線。
2. 探頭線不可與電源或控制線捆扎并行、要分開布線。
3. 探頭不要靠近蒸發器出風口或接觸蒸發器，以免影響正?？販?。
4. 剛通電的第 1 秒鐘需要初始化按鍵，不要觸摸按鍵。沒接溫度探頭或溫度探
頭還全部捆扎一起，會影響按鍵靈敏度。
5. 正式使用溫控器后，應撕開溫控器面板貼膜。
