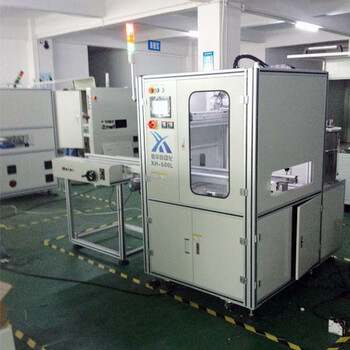

全自動灌膠機XH-500DL組成
送料接駁臺+在線式灌膠機+安裝接駁臺+固化爐
信華在線式灌膠流水線工作流程：
先由工作人員將擺放在治具上的產品放置在送料接駁臺中；
經流水線自動輸送至灌膠機中進行產品底部灌膠；灌膠完畢后自動輸送至固化爐中進行加溫固化。

全自動灌膠機XH-500DL產品特點：
1、控制部分：臺灣FATEK PLC控制，顯示器采用臺灣WINVIEW 7寸觸摸屏，編程簡單，使用方便；操作軟件是自主開發的，維護方便。編輯工作程序時，操作者可以根據產品的膠量定量灌膠，可有效的節約膠水。設備能儲存所有已經編輯好的程序，操作者可以根據不同的工件調用相應的程序。無工件灌膠時可自動清洗膠槍，能有效地防止因膠水干涸而堵塞膠槍與膠管。
2、配備系統：根據提供膠水規格的特性，選擇齒輪泵或者螺桿泵，雙電機控制比例從100：10~100：100皆可調
3、機架部分：機架可采用鋁型材或者全鈑金折彎焊接制作，結實，耐用；鈑金采用靜電噴粉烤粉的工藝完成，美觀、清理方便。
4、混合系統：頭部帶無刷電機動態混合出膠攪拌，膠水混合均與，避免膠水不干現象。

5、液位檢測系統：采用高低液位感應裝置,缺料及滿料自動報警
6、壓力監測系統：采用壓力傳感器，實時監測管路壓力，確保設備安 全運行；
7、原料攪拌系統：A、B 料桶均帶有攪拌功能；目的是為了保持物料的 均一性，特別適合含沉淀及填料的物料；
8、原料加熱系統：A 料桶及 A 膠管路有加熱功能；目的是為了保持物 料的佳物理性能及提高物料的流動性；
9、原料脫泡系統：A、B 料桶帶有脫泡功能；目的是為了物料在原料缸內無氣泡；
10、自動清洗系統：采用進口隔膜泵自動清洗，可自動清洗混合裝置及混合, 清洗劑可以循環用;
11、流水線：長度 1200mm，寬度 400mm；流水線到底角的高度為 80mm, 可調范圍 50mm輸送部件；
12、自動抽料系統：并配有吸料管，長度約 1.5 米；
13、LED 照明系統：機箱內部設有照明系統；用于肉眼觀察產品灌膠情況；
14、存儲功能：可存儲1-2000組灌注參數,實現多段灌注, 相同產品無需要重新編輯參數，并具有防固化、防呆及故障報警功能；
全自動灌膠機XH-500DL技術參數：
機器配置
技術參數
控制系統
FATEK PLC+WINVIEW觸摸屏
工作尺寸
W400*L500MM
X/Y軸傳動
伺服電機+滾珠絲桿
軟件系統
信華自主開發
步進電機:
米格原裝步進電機
自動清洗
有
計量泵體:
德國耐馳高粘度螺桿泵+美國諾信原裝齒輪泵
Z軸升降
伺服電機+滾珠絲桿
Z軸上升下降范圍
0-100MM
灌膠范圍
有機硅/環氧樹脂/PU
PLC工作站數
512
膠水粘度要求
MAX≤8500
滑動裝置:
日本THK線性滑軌
配膠比例:
100：10-100：100可調
運動精度
±0.05mm
配膠精度
±1%
AB截止系統
精密回吸閥
攪拌方式
動態
動態密封材質
軸式
出膠頭數
2EA（可實現多個產品同時灌膠）
混合材質
PE
AB膠液位報警
有
AB膠攪拌功能
有
AB膠液位顯示
有
AB膠桶加熱功能
有
AB膠自動加料
有
機器外形尺寸
L1200mm*W1600mm*H1750mm
工作電源
AC220V 50-60HZ 500W
工作氣源
0.5-0.7Mpa
機器重量
約550KG

信華全自動灌膠機流水線整機一年免費質保，免費到廠服務，24小時響應，服務熱線： ,點擊這里給我發消息
