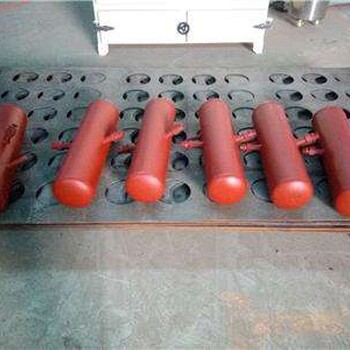

布袋除塵器氣包是使用溫度在-20~120℃范圍,設計壓力小于07MPa,充裝壓縮空氣供脈沖噴吹用的壓力容器,有帶圓角正方形截面和圓形截面的兩種。方形布袋除塵器氣包的厚度比圓形的厚得多,加工也不如圓形的方便。布袋除塵器氣包底部應有自動或手動的排污閥,排除油水。手動的定期由人工打開清理。關于布袋除塵器氣包的設計與制造應符合JB10191—20000《袋式除塵器安全要求脈沖噴吹類袋式除塵器用分氣箱》的規定,以質量與安全。布袋除塵器氣包在加工后用壓縮空氣連續噴吹,清除內部焊渣和鐵銹等雜質,以免其黏附在閥的膜片上而造成不能閉閥。
行噴吹清灰系統的布袋除塵器氣包容積應當能讓布袋除塵器氣包內的壓縮空氣壓力在一次脈沖的噴吹氣量釋放掉后不會從其初始值下降到預定的小值以下(為了保持噴吹管中的氣流達到很高的速度以取得大流量,布袋除塵器氣包中的壓力不應當降得太低。表4-2是布袋除塵器氣包中初始?jí)毫?50kPa時,一次脈沖后布袋除塵器氣包壓力下降的限值。如果除塵器在運行中布袋除塵器氣包壓降太大,容易的解決辦法就是減少電脈沖時間)。各行濾袋輪流清灰時,一般是兩次脈沖之間間隔10s,以便氣包中壓力復原。氣包內終壓力,kPa
101.3—海平面的大氣壓力數值,kPa。
　　確定了需要的氣包容積,即可用現成的鋼管制作。例如一除塵器寬5m,氣包長亦為5m,氣包容積為0.175m3,則氣包內的截面積為0.035m2,可選一尺寸相近的鋼管做成氣包。氣包做得大于需要的容積比較好。如能進行試驗來確定取得佳清灰效果時的氣包容積則更好。
　　脈沖袋式除塵器一般有不止一個分室,通常的做法是將各分室的氣包兩頭用管子相互連接起來,讓所有氣包共享它們貯存的空氣。氣包與氣包之間有斷路閥,可以用它把一個氣包從管路系統中隔離出來。因?yàn)槭前阉袣獍B接在一圈中,所以即使把一個氣包隔離,其余氣包還都保持與主氣源連接。用來連接氣包和提供主氣源的管子的尺寸不應小于清灰系統中脈沖閥的尺寸。例如使用2in脈沖閥的,管子直徑也要2in或更粗的。
