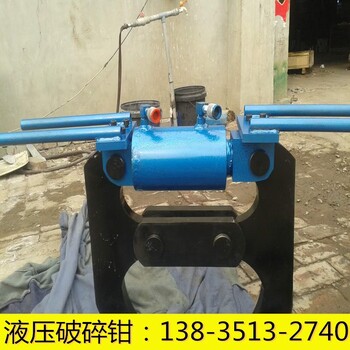

混凝土破拆鉗

靜力破碎、無振動，結構安全。無粉塵、無噪音，
破碎塊小易清運。局部拆除可保留鋼筋滿足設計要求。
快速破碎成本低，適于多種破拆環境。
廣泛應用于靜力破碎、樓板、砼梁、砼墻、砼柱挑
檐、樓梯拆除等工程。

一混凝土破拆鉗


靜力破碎、無振動，結構安全。無粉塵、無噪音，
破碎塊小易清運。局部拆除可保留鋼筋滿足設計要求。
快速破碎成本低，適于多種破拆環境。
廣泛應用于靜力破碎、樓板、砼梁、砼墻、砼柱挑
檐、樓梯拆除等工程。

二

規格：jdl-20 破拆力：40T壓力：80Mpa開口：200mm
規格：jdl-32 破拆力：50T壓力：80Mpa開口：320mm
規格：jdl-35 破拆力：60T壓力：80Mpa開口：350mm
規格：jdl-40 破拆力：70T壓力：80Mpa開口：400mm


三操作流程及結構原理

液壓鉗有鉗體、銷軸、連接體、手把、油缸及泵站等組成。

泵站加油：

擰下空氣濾油器上蓋，注入液壓油，在側面的液位計看液壓油位高低，加油至液位計2/3高度即可。

管路連接：

將液壓軟管兩端分別于泵站及液壓鉗連接，擰緊螺帽

電源接入：

打開電動機接線盒，介入三相380V電源，安裝好接線盒蓋，確定電機正傳

系統啟動：

電動啟動開關5-10次，液壓鉗沒有竄動為止，這是空氣已經排完，可以進行工作

手動換向閥在電機啟動前放中間位置，啟動電機帶動油泵運轉，液壓油直接返回油箱，手柄轉動一個位置后，液壓油進入系統推動活塞，活塞桿伸出，帶動鉗體收縮，從而破碎鋼筋混凝土結構，反向轉動手柄活塞桿返回，鉗口松開，完成一個工作循環。

當泵站供給油缸無桿腔高壓油時，活塞桿伸出，推動鉗口收縮，破碎鋼筋混凝土結構。當泵站向有桿腔供油時，活塞桿收回，鉗口松開。油缸完成一次正反向供油，液壓鉗完成一次循環作業，正反向不斷供油，液壓鉗反復作功，從而實現不斷破碎混凝土結構。

高壓經向柱塞泵由電機直接帶動泵軸旋轉，在傾斜盤作用下柱塞沿經向往復運動，液壓油經進油閥吸入，從排油閥排出進入系統油路。

安全閥的額定壓力為60MPa，出廠時已調定好使用壓力，用戶不要隨意調壓，即使調壓也決不能超過60MPa。
