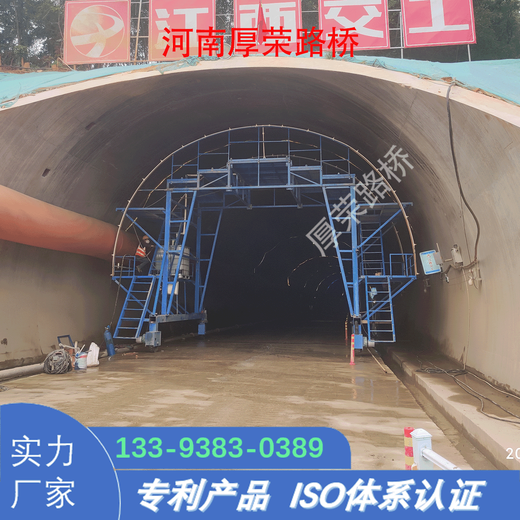

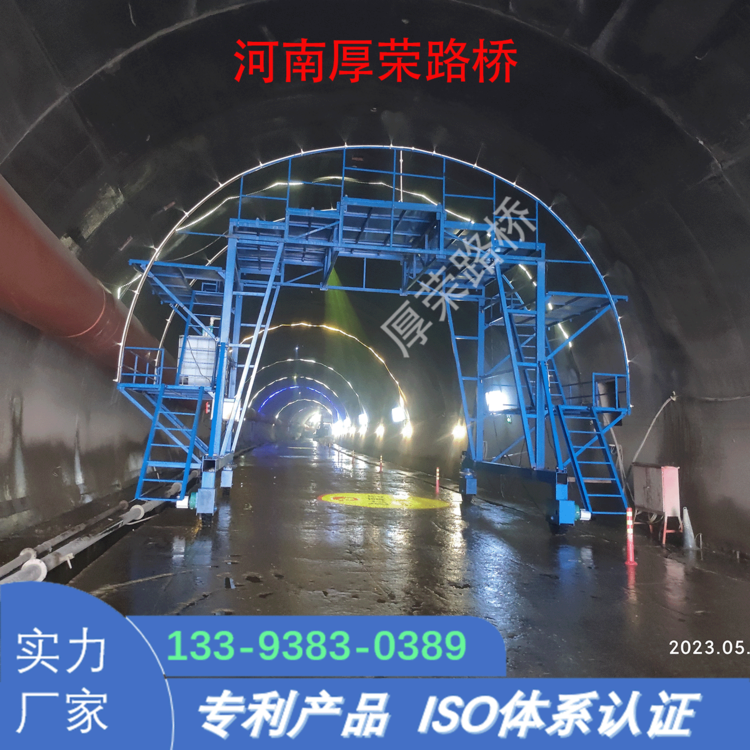

新建崇禮鐵路在對二襯混凝土面的養護過程中,采用了一種新型噴淋養護臺車.其功能不僅能滿足隧道二襯混凝土澆筑面的養護,且兩側及頂部平臺還可以作為隧道檢測,注漿的平臺使用,實現隧道機械化一機多用功能的要求,該臺車從行走到養護噴淋部分均實現了自動化,大大提高了隧道養護效率,效果,并減輕了人工勞動強度,

.在隧道施工過程中，當澆筑混凝土后需要定期對混凝土進行噴淋養護，現有技術中在臺車上設置噴頭，臺車行走過程中帶動噴頭對隧道進行噴淋，但是臺車在移動過程中可能會遇到其他隧道內的設備，特別在無人值守時，臺車按照設定的速度行走以帶動噴淋，因隧道寬度有限，臺車可能會與隧道內其他的設備發生碰撞，從而產生施工干涉問題，特別是當需要對特定的一段隧道進行噴淋時，臺車按照設定的程序往返于隧道內，期間臺車很容易跑歪，使得噴淋不均，為了避免這個問題，需要在隧道內設置軌道引導臺車的路徑，或者人工操作臺車來掌握方向若有其他設備或者工作人員需要從這段隧道經過，需要將臺車停下以避免設備碰撞或傷人。另外，在噴淋過程中，需要對隧道內部的混凝土進行檢修，此時臺車一直在動，施工人員站在移動的臺車上檢修很容易發生安全事故

基于以上問題，本實用新型的目的在于提供一種隧道噴淋養護臺車。
4.為了實現以上目的，本實用新型采用的技術方案為：一種隧道噴淋養護臺車，包括車架、行走小車、拱架、噴淋管，所述車架頂部設置縱向軌道，行走小車安裝于縱向軌道上，拱架安裝于行走小車上，噴淋管安裝于拱架上，其中，噴淋管通過軟管與設置于行走小車外部的水箱連接，噴淋管上布置若干開口向外的噴頭；所述車架底部設置底輪與升降支腳，所述升降支腳包括外滑套、千斤頂、伸縮桿、支腳，所述外滑套固定在車架底部，千斤頂設置于外滑套內，伸縮桿的上端從外滑套下端穿過并與千斤頂?shù)南露诉B接，所述支腳設置于伸縮桿的下端，千斤頂收縮帶動支腳升起，底輪著陸帶動臺車移動。

5.本實用新型提供的隧道噴淋養護臺車，車架帶動臺車行走至隧道內，行走小車帶動拱架與噴淋管行走以對縱向軌道對應的一段隧道進行噴淋，本實用新型通過縱向軌道使噴淋管相對于車架具有一定的行程，車架移動到位后，噴淋管可對一定距離范圍內的隧道進行噴淋，車架無需持續移動，從而減少與其他裝置的施工干涉；本實用新型中臺車下部車架長度較短，上部養護距離長，減輕臺車的重量。

10.優化的，所述行走小車上設置若干縱向排列的拱架與噴淋管，例如設置兩排或者三排拱架與噴淋管，這樣可以使噴淋的面積更大、更。
11.具體的，由于臺車重量不大，所述車架底部設置底輪，通過底輪行走，無需軌道，車架底部還設置升降支腳，升降支腳上升，底輪著地，臺車行走，升降支腳下降后支撐于地面上，臺車停止行走，底輪可以采用橡膠輪胎、鋼輪或者其他可行的行走機構。

12.具體的，所述拱架為由內架和外架構成的雙層拱架，所述噴淋管通過扎帶綁在內架上，所述外架用于保護內架，防止拱架變形。
13.具體的，所述噴頭通過固定座與拱架連接，固定座使噴頭的出水口固定向外，從而對隧道進行有效噴淋。
14.具體的，所述縱向軌道的長度為12米。
15.具體的，所述噴頭上設置兩個開口呈一定角度的噴嘴，兩個噴嘴使噴淋的有效面積更大。
16.本實用新型的有益效果為：
