數控鋼筋彎箍機結構須知

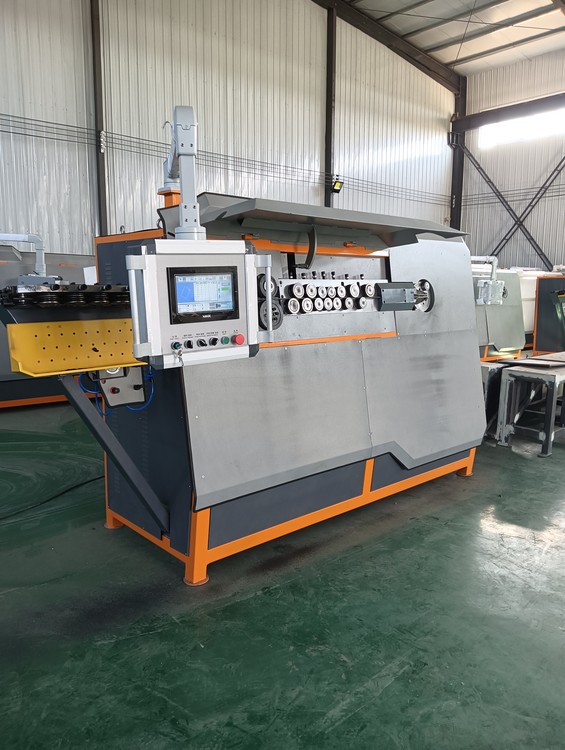

     智能數控鋼筋彎箍機，其結構為放料架、進料機構、六組預調矯直機構、主動調節結構、縱向矯直結構、彎曲機構、切斷機構、機架部分以及電氣和觸摸屏控制部分組成。

1.鋼筋放料架

  鋼筋放料架是一個單的盤圓，盤螺放置架子，承重整盤鋼筋2-3T，有了放料架，數控鋼筋彎箍機在折彎箍筋的時候，鋼筋從放料架源源不斷的輸出，輸送到設備當中。放料架使用的時候，把上面的架子用吊車吊下來放到，把盤料也放到，然后把放料架上面的架子放到盤料中，放好后，用吊車吊起來，再放到放料架的底座轉盤上即可。

2.進料機構

　進料機構由進料支架、兩個進料輪等組成。鋼筋可以從這里單線或者雙線放置到機器。

3.預調矯直結構

　預調矯直結構構由六組預調輪、鋼板、氣缸、預調結構護罩等組成。該機構主要進行水平方向的鋼筋矯直，對鋼筋進行一次小型的矯直任務。

3.主動調節結構

這是數控鋼筋彎箍機重要的部位結構，四個主動輪驅動鋼筋往后行走，對鋼筋送料和壓直，主動輪后面是彎箍機的變速箱。

4.縱向矯直機構

　該機構由7組14個調節輪組成。該機構主要進行垂直方向上鋼筋的矯直。機器在到達場地后，調試過程中，縱向調直結構其中幾個調直輪上方的螺絲，需要調節，鋼筋較粗螺絲松，鋼筋較細螺絲緊。

5.彎曲機構

　由折彎伺服電機、同步帶、彎曲結構、彎曲軸等組成。主要負責鋼筋的彎曲，把鋼筋彎曲到角度。

6.切斷機構

　由飛刀截?cái)嚯姍C(jī)、同步帶、燕尾、刀片、等組成。主要負責鋼筋的切斷。刀片有上刀和下刀，有單孔刀片和雙孔刀片，比如10個mm的鋼筋需要用孔12的刀片等。

7.機架部分

　由上架、下架、前面板、左右側板、前門、氣缸、后門、頂板等組成。機架是整個機器的骨架支撐，主要固定各個部件的位置，工作，保護內部設備，牢固可靠。

8.電氣控制部分

   電氣控制部分是數控鋼筋彎箍機的心臟部位，和數控系統是相關聯的，工地加工的箍筋圖形，都需要安裝電氣的師傅，用電腦輸送進去參數，才能在數控系統設置和輸入箍筋的參數。

9.數控觸摸屏

   電腦數控觸摸屏是一個10.5寸的液晶顯示屏，安裝在彎箍機的懸臂架上，可以上下，左右，來回的移動，觸摸屏可以輸入500種加工圖形，凡是加工過的圖形，都可以保存圖形，下次加工直接調用即可。
