一、基本概述

    雙深位貨叉也稱雙伸位貨叉，又名：雙深位伸縮叉、雙深位伸縮貨叉、雙深位移載貨叉等，它是一款集精密機械、傳動、導向、控制、及傳感技術于一體的遠距離移載或搬運工具，智能化程度比較高，可實現信息化管理和運營，并具備強大的運載能力，能安全平穩地把物料從一側移載至另一側，并可實現遠距離移載，廣泛應用于冷庫冷鏈、密集型智能倉儲系統中！

    二、結構設計

    雙深位貨叉（或雙伸位貨叉），指的是有兩個深度位置或兩個伸縮位置的貨叉，也就是說貨叉在同一位置或同一地點，它的行程（或移載距離）可以深入或伸入到前后兩個或里外兩層的庫位中去，行程比較大、移載距離比較遠，其伸縮距離可達到叉體（叉臂）自身長度的兩倍多！

    雙深位貨叉（或雙伸位貨叉）是由四節或四段叉體疊加在一起組成的，即一節上叉體（也稱：前叉臂）、一節上中叉體、一節下中叉體和一節下叉體（也稱：固定叉臂），下叉體（固定叉臂）安裝在載貨臺上，下中叉體在齒輪齒條或鏈輪鏈條的驅動下，向外移動大約自身長度的一半（一般不超過60%），上中叉體再從下中叉體的中點繼續向外延伸，上叉體（前叉臂）再從上中叉體的中點繼續向外延伸，使上叉體（前叉臂）的伸縮距離（或移載距離）更遠！

    三、應用分類

    雙深位貨叉(或雙伸位貨叉)，在運行時既可以單組叉臂立運行，也可以兩組或兩組以上叉臂組合運行，單組叉臂立運行的，簡稱：單列式(或單指式、單臂式)，常用于體積較小、重量較輕的物料移載，而兩組或兩組以上叉臂組合運行或同步運行的，則稱之為：雙列式（或雙指式、雙臂式），主要用于體積比較大、質量比較重的物料移載，如：大型工件、標準托盤件等！

    無論是單列式(或單指式、單臂式)雙伸位貨叉，還是雙列式（或雙指式、雙臂式）雙伸位貨叉，在動力配置上，它既可以采用單電機設計，也可以是雙電機驅動！單電機指的是一臺電機驅動整臺貨叉的運行，雙電機指的是整臺貨叉的運行是由兩臺電機分別驅動或控制的！

    四、常用配置

    (1).叉體材料：42CrMo（二次鍛打）.

    (2).滾動軸承：IKO、或KIS.

    (3).傳動鏈條：桂盟.

    (4).導向滑塊：UPE分子材料.

    (5).扭力限制器：Mikipulley.

    (6).行程開關（限位開關）：D4MC-5020-Nomron .

    (7).感應開關（中位開關）：NBN4-12GM50-E2 P+F（PNP常開）.

    (8).編碼器： CMV582M-00022 TR（帝爾）、或8.F5868.12CN.C122 kubler（庫伯勒）,伺服電機可直接使用自帶編碼器.

    (9).動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）.

    五、性能特點

    雙深位貨叉(或雙伸位貨叉)撓度低、載荷量大，具有明顯的行程優勢，它可以在兩個深度位置（兩個庫位之間）快速切換，能充分利用倉庫的有效空間，増加存儲密度，提升儲存量，實現效率的翻倍增長！

    六、工廠（供應商）簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家專業的伸縮貨叉生產制造廠家，管理體系健全、設計經驗豐富、加工實力雄厚，完全自主設計、自行生產，獲得實用新型專利證書十多項，具備年生產1600多臺套各類伸縮貨叉的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

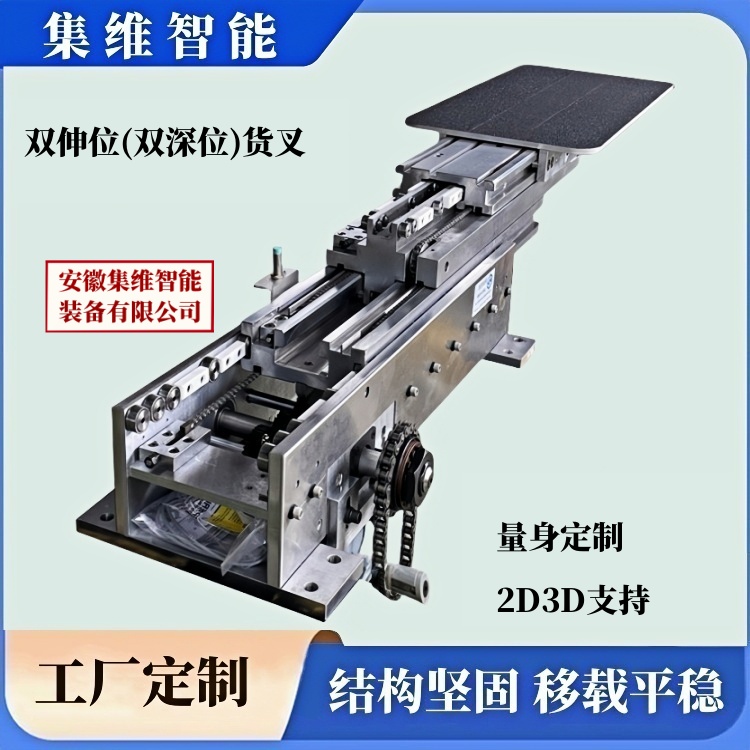

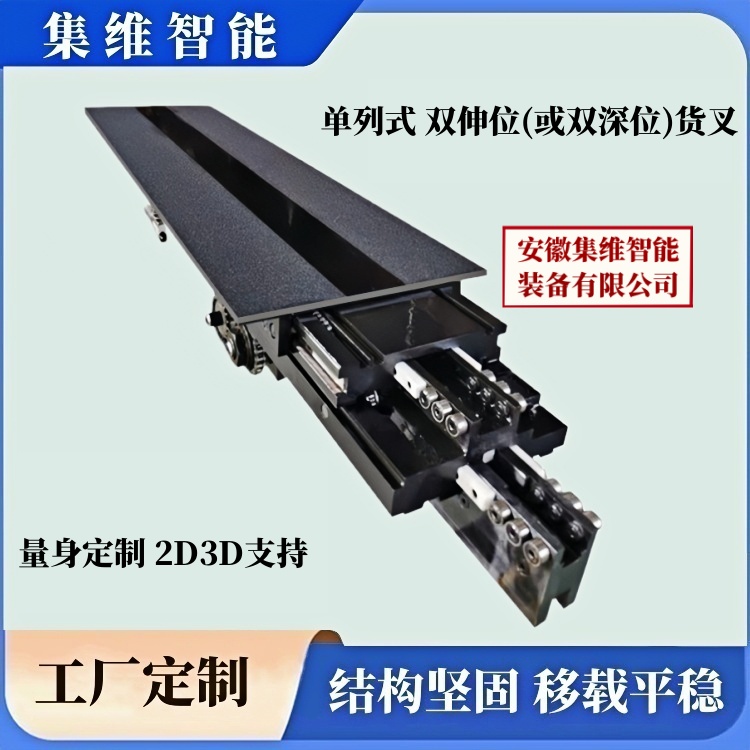

上圖：集維系列-單指式（單列式、單臂式）-雙深位貨叉_案例圖1

上圖：集維系列-單指式（單列式、單臂式）-雙深位貨叉_案例圖2

上圖：集維系列-單指式（單列式、單臂式）-雙深位貨叉_案例圖3

上圖：集維系列-單指式（單列式、單臂式）-雙深位貨叉_案例圖4

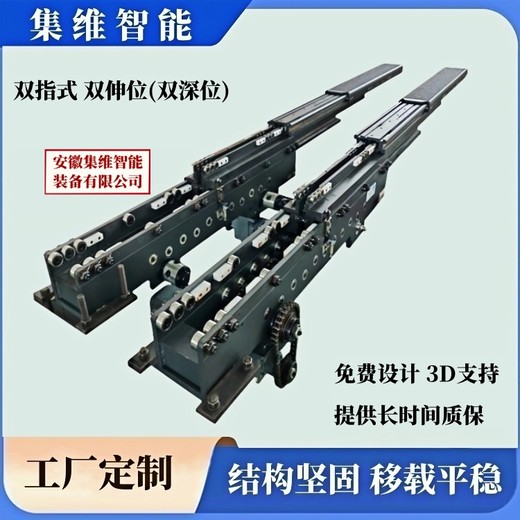

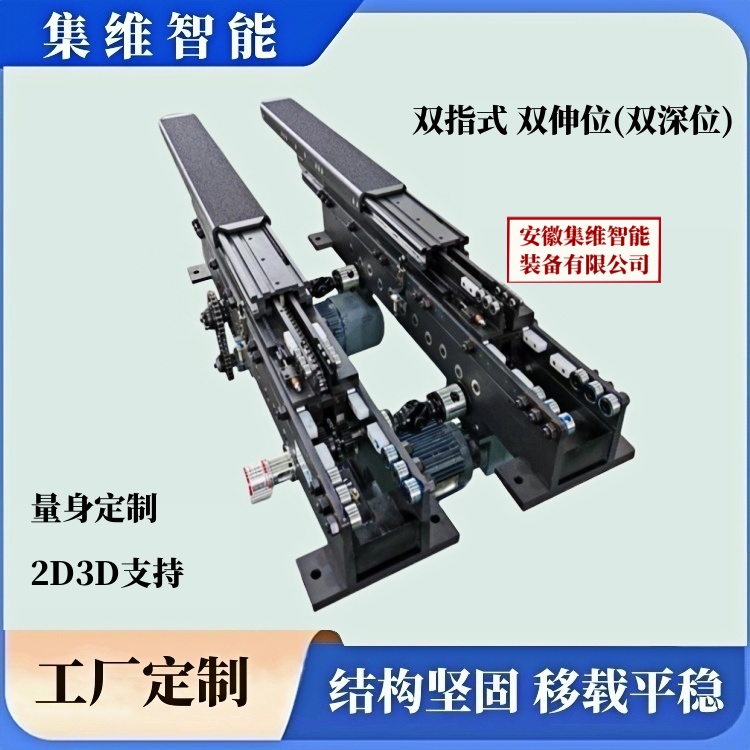

上圖：集維系列-雙指式（雙列式、雙臂式）-雙深位貨叉_案例圖1

上圖：集維系列-雙指式（雙列式、雙臂式）-雙深位貨叉_案例圖2

上圖：集維系列-雙指式（雙列式、雙臂式）-雙深位貨叉_案例圖3

上圖：集維系列-雙指式（雙列式、雙臂式）-雙深位貨叉_案例圖4

上圖：集維系列-雙深位貨叉_嚴格的檢測程序

上圖：集維系列-雙深位貨叉_性能優勢簡介

上圖：集維工廠_企業資質證書

上圖：集維工廠_企業外景
