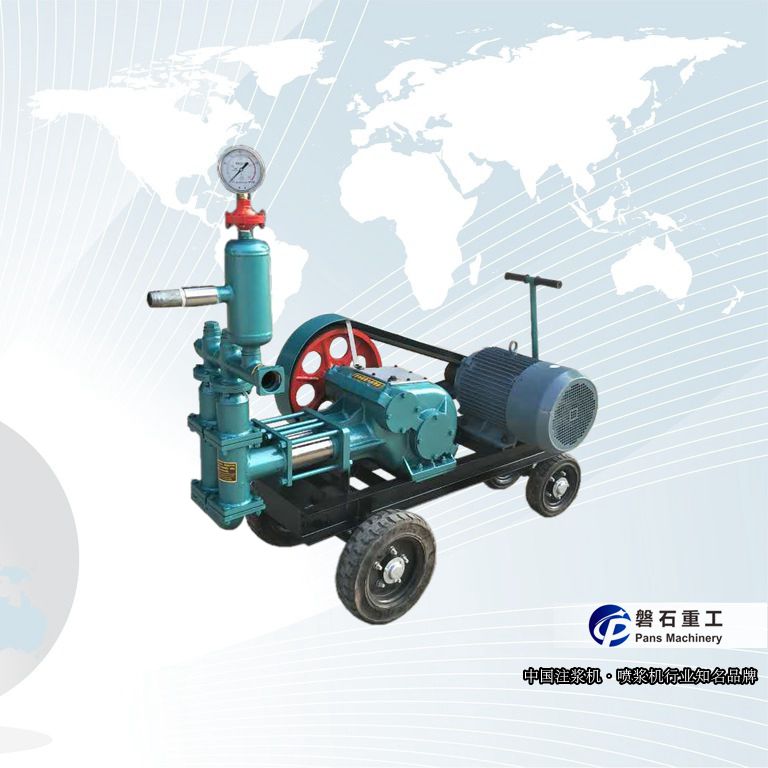

BW70/8雙缸砂漿泵主要由電動機、泵體、底座、泵頭、氣室、壓力表、清洗閥、帶輪傳動等部分組成。電動機產生的動力經皮帶傳動至泵體，經曲軸連桿的旋轉運動變?yōu)榛钊闹本€往復運動，從而控制泵頭內鋼球的開合進行吸排漿工作。

    該泵屬于齒輪傳送箱體，箱體不含曲軸，整個箱體性高，不受液壓油控制。聲音小、無噪音、加油方便。齒輪使用的是三缸地質泵，齒輪不易磨損。

    泵頭主要由出漿管、進漿管、泵頭三通、鋼球墊、鋼球、四通焊接、氣室、密封組件等部分構成，為下進上出型，進漿管孔徑φ64mm，出漿管接頭為38快接，氣室上方設有M20×1.5內孔螺紋，便于安裝壓力表座及電控壓力表裝置。

主要技術參數 數值 單位

缸數                  2 個

缸徑                 80 mm

活塞行程         75 mm

吸水高度         2.5 m

進水口直徑 64 mm

排水口直直 38 mm

電機功率         11 KW

輸入轉速         1460 r/min

帶輪節徑      φ400（B型×4槽） mm

三角帶型號 B2032 mm

沖次                100 C/min

流量                75 L/min

額定壓力         8 MPa

外形尺寸        1200×850×900 mm

整機重量         490 Kg

        液壓砂漿泵是利用壓力是易凝固的物質或混合料向巖層或土壤的裂隙或空腔進行注射，防止?jié)B漏或堅固基礎。產品結構緊湊、性能穩定、壓力排量可調、體積小、重量輕、易解體搬運等特點，既可單液注漿，又可雙液注漿，并可在施工現場替代清水泵、污水泵、泥漿泵，廣泛應用于隧道開鑿與維護、道路、橋梁、水壩、礦山建設和高層建筑。

 水泥砂漿注漿機工作原理操作注意事項：

1、機器到工作地點，要平衡。輸送管的布置盡量短、直、少拐彎，管路接頭不得漏氣，垂直管路要固定，所有管路不得踩壓。

2、接好動力線，檢查電源、電機、電控箱有無漏接、松動、短路之處，絕緣性能是否合乎要求，一切正常后，接通電源。

3、開機前，檢查各零部件安裝連接是否緊固牢靠，料斗及管路內有無硬塊，管路有無破損，壓力表是否失靈，壓力表總成內是否充滿機油，鼓膜是否完好，減速器內潤滑油是否足夠等等。

WDSJ200砂漿注漿泵結構性能及使用

  一、特點及適用范圍

   本機具有工作壓力大、流量大、生產、操作方便、安全可靠、移動靈活、結構緊湊、易于維修保養等特點。

1.在建筑工程中，用于水平及垂直輸送砂漿或大面積噴涂。

2.在公路路面維護中，用于水泥路面塌陷的壓漿填充。

3.在預應力構件工程中 ，用于砂漿注入擴張等。

4.在水里工程中，由于加固大壩。

5.在及人防工程、礦山坑道施工中用于灌漿護坡。

6.在火力電廠用于輸送粉煤灰漿。

7.在化工部門及造紙行業中，輸送漿狀原料及廢料。

8.在冶金、鋼鐵及其它行業中用于維護高爐及其它設備的漿液灌輸。

二、主要技術參數

 WDSJ200砂漿注漿泵 80/110

排漿量 10m3/h

壓力 0-10Mpa

電機功率 15KW

噪聲功率級 110db(A)

出漿口直徑 38mm

吸漿口直徑 75mm

料缸直徑 110mm

料缸數量 2

顆粒大小 小于5mm

吸漿高度 2m

外形尺寸 1900*900*1640mm

整機重量 550kg
