產品別名 |
H型鋼彎弧機,圓管彎圓機,槽鋼彎圓機,槽鋼喂弧機 |
面向地區 |
產地 |
山西太原 |
|
品牌 |
萬澤錦達 |
功率 |
12 |
加工定制 |
是 |
適用對象 |
路橋隧道鋼結構加工 |
自動化程度 |
全自動 |
產品詳情

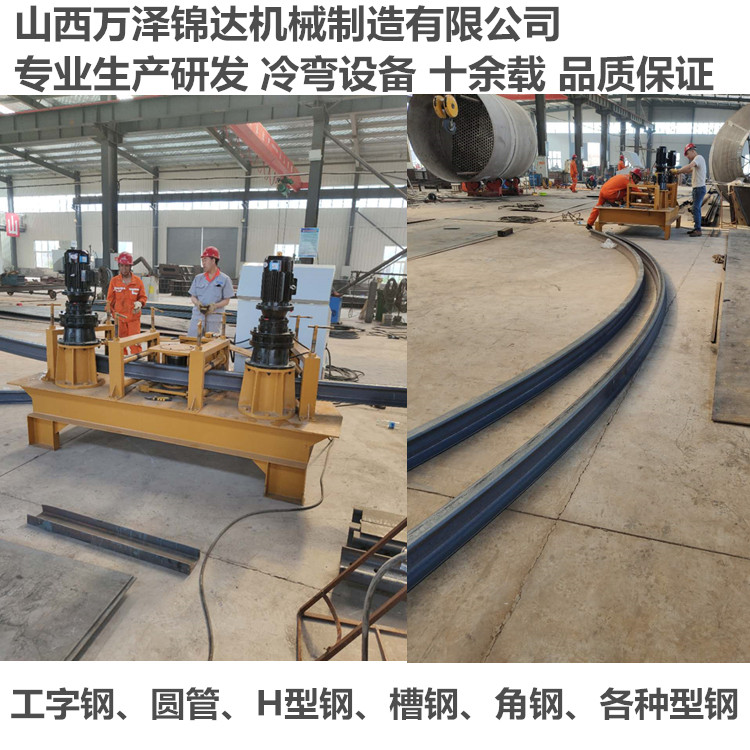

道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， 了材質的強度， 提高了支護鋼拱架的質量，地提高了工效，操作簡單、明了。冷彎?rùn)C(jī)與壓床相比，具有良好的工作性能。
技術參數
主要參數/產品名稱 | WGJ-250全自動電液控制型冷彎?rùn)C(jī) | ||
單位 | 參數 | ||
型材大抗彎截面模量 | C㎡ | 500 | |
彎曲速度 | m/min | 4-6.5 | |
型材屈服極限 | Mpa | ＆S=250 | |
工字鋼冷彎 | 大截面 | mm | 250 |
小卷彎直徑 | mm | 2000 | |
小截面 | mm | 100 | |
小卷彎直徑 | mm | 2000 | |
H型鋼冷彎 | 大截面 | mm | 22 |
小卷彎直徑 | mm | 2000 | |
小截面 | mm | 12 | |
小卷彎直徑 | mm | 2000 | |
槽鋼外彎 | 大截面 | mm | 300 |
小卷彎直徑 | mm | 1200 | |
槽鋼內彎 | 大截面 | mm | 300 |
小卷彎直徑 | mm | 1700 | |
方管冷彎 | 大截面 | mm | 250*160 |
小卷彎直徑 | mm | 2000 | |
液壓系統工作壓力 | ≤16 | ||
液壓缸推進速度 | 1-13mm/s | ||
油泵額定壓力 | 20 | ||
油泵電機功率 | KW | 4 | |
機器外形（長*寬*高） | mm | 2500*1500*1400 | |
