中心通纜鉆桿又稱做隨鉆測量鉆桿，主要用于搭配千米定向鉆機進行深孔鉆進。
中心通纜式鉆桿是孔底測斜單元與孔口測斜設備之間的信號傳輸裝置，是定向鉆進順利實施的重要配套鉆具，主要應用于煤礦井下定向鉆進、煤礦井下回轉鉆進以及其他地質受控定向鉆進工況。
隨鉆測量系統的信號傳輸方式分為有線(電纜)和無線兩種。中心通纜式鉆桿作為有線(電纜)傳輸方式可直接向孔底傳感器供電，實現孔底與孔口設備之間的雙向通訊，實時性好、數據傳輸率高。同時中心通纜式鉆桿解決了以往產品電纜與鉆桿聯接以及電纜之間聯接的安裝問題，能夠有線(電纜)隨鉆測量系統信號的傳輸。

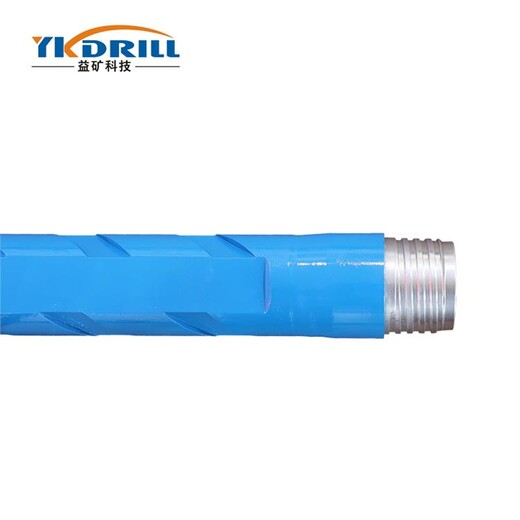

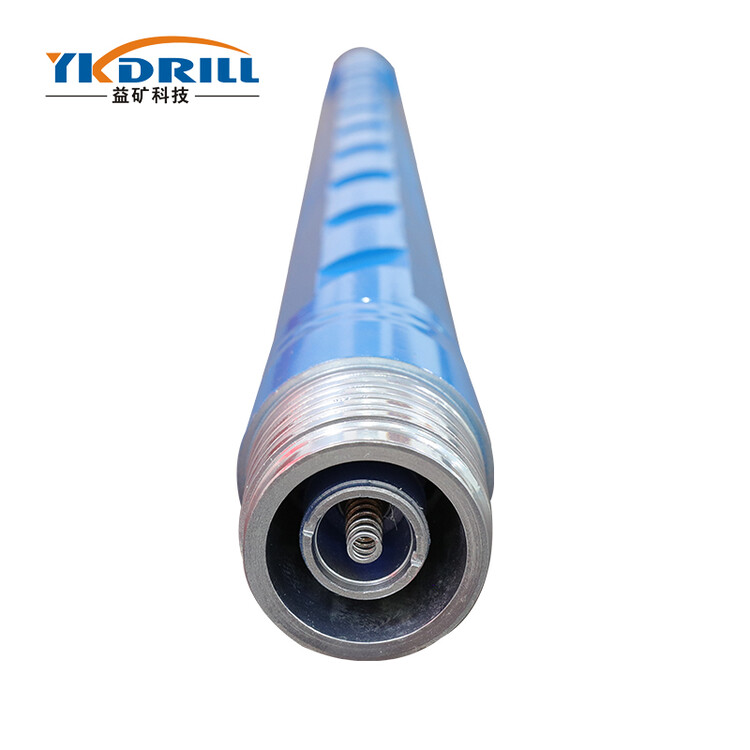

中心通纜鉆桿
定向鉆進是利用鉆孔自然彎曲規律或采用人工造斜工具使鉆孔按設計要求延伸鉆到預定目標的一種鉆進方法。也可以解釋成為了鉆達到一個預定的地下目標，使井眼在特定方向偏斜的工藝和科學。定向鉆進技術是目前世界上前端的鉆進方法，它具有GDS導向系統，通過孔外計算機監測，可以按照預先設計的鉆進軌跡鉆進至位置。這對瓦斯抽放、煤氣層開發、緊急救援、探測排放采空區積水及地質構造等，有著無可比擬的性。

中心通纜式鉆桿的檢驗
中心通纜式鉆桿裝配過程中，應仔細檢查以下事項:
1)檢查中心傳導裝置和絕緣裝置是否能在鉆桿體中竄動。若中心傳導裝置和絕緣裝置在鉆桿體中發生軸向竄動，勢必影響絕緣裝置的密封性以及其使用壽命，進而影響中心通纜式鉆桿信號傳遞的可靠性和穩定性。
2)檢查塑料接頭裝配情況，連接牢固。測量塑料公接頭2左端面到鉆桿體左端面距離以及塑料母接頭7右端面到鉆桿體右端面距離。塑料公接頭2左端面到鉆桿體左端面距離為14±0.5，塑料母接頭7右端面到鉆桿體右端面距離為23±0.5。
3)用萬用表測量中心通纜裝置電阻。對于測量結果不合格的，及時更換。
4)檢查變徑彈簧9是否有松動，變徑彈簧9不從公接頭3中脫出。
5)檢查鉆桿螺紋處是否涂有黃油。

中心通纜鉆桿該技術是利用導向系統使近水平鉆孔軌跡按設計要求延伸鉆進至預定目標的一種鉆探方法，即有目的地將鉆孔軸線由彎變直或由直變彎。同時孔底導向裝置實時監測鉆孔參數，進而確定孔底螺桿馬達的造斜方向。該技術的關鍵部位在于孔內馬達驅動裝置和配套的測量技術。中心通纜鉆桿高壓水通過鉆桿輸送至孔內馬達，孔內馬達內部的轉子在高壓水的沖擊作用下轉動，通過前端軸承帶動鉆頭旋轉，達到破煤的目的，在鉆進過程中，鉆桿本身不轉，只做鉆頭的旋轉運動，從而降低了鉆機的負荷。
