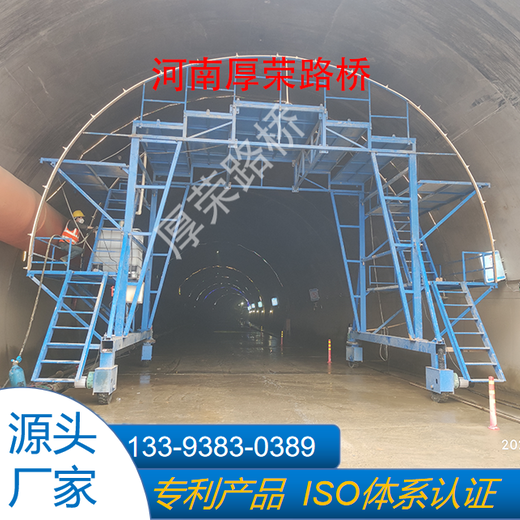

隧道二襯混凝土自行式養護臺車采用門式結構、輪軌自行式行走，并留有足夠的空間隧道施工設備及運輸車輛正常通行。其主要結構由門架、梯子平臺、噴淋管道系統和行走機構組成。在隧道施工作業中，隧道二襯混凝土澆筑成形后及時進行澆水保濕養護，該臺車行走機構可通過人工按鍵操作進行往復行走，對需要養護的混凝土面進行噴淋。同時，養護水路可根據受養護面進行仿形布置，適應各類隧道斷面養護，具有施工操作簡便、節省人力和水量等特點，養護，養護安全風險低。據該設備操作手介紹，該設備噴出的養護水幕比較均勻，克服了傳統混凝土養護灑水不均的弊病，較好地解決了隧道二襯混凝土開裂的問題。

6.優化的，所述縱向軌道的一側設置拖鏈槽，拖鏈槽內設置拖鏈，拖鏈的端部與行走小車連接，所述軟管穿過拖鏈后與噴淋管連接，通過拖鏈槽對軟管進行保護與支撐，避免噴淋管隨行走小車移動的過程中軟管彎折變形。
7.優化的，所述車架頂部安裝平行設置的兩根縱向軌道，所述行走小車上設置兩排行走輪分別與兩根縱向軌道上部適配，所述行走小車兩側設置兩排倒掛輪分別與兩根縱向軌道下部適配。

10.優化的，所述行走小車上設置若干縱向排列的拱架與噴淋管，例如設置兩排或者三排拱架與噴淋管，這樣可以使噴淋的面積更大、更。
11.具體的，由于臺車重量不大，所述車架底部設置底輪，通過底輪行走，無需軌道，車架底部還設置升降支腳，升降支腳上升，底輪著地，臺車行走，升降支腳下降后支撐于地面上，臺車停止行走，底輪可以采用橡膠輪胎、鋼輪或者其他可行的行走機構。

12.具體的，所述拱架為由內架和外架構成的雙層拱架，所述噴淋管通過扎帶綁在內架上，所述外架用于保護內架，防止拱架變形。
13.具體的，所述噴頭通過固定座與拱架連接，固定座使噴頭的出水口固定向外，從而對隧道進行有效噴淋。
14.具體的，所述縱向軌道的長度為12米。
15.具體的，所述噴頭上設置兩個開口呈一定角度的噴嘴，兩個噴嘴使噴淋的有效面積更大。
16.本實用新型的有益效果為：

26.本實用新型提供的隧道噴淋養護臺車，在車架上安裝配電控制箱控制臺車的行走與噴淋，升降支腳6上升，底輪5著地，臺車行走至待噴淋的隧道內；然后升降支腳6下降后支撐于地面上，臺車停止行走，噴淋管4沿縱向軌道10往返并對對應的隧道段進行噴淋養護；本裝置整體重量輕，無需安裝軌道，若有其他設備或者工作人員需要從這段隧道經過時，只要設備高度不會與拱架產生干涉，都可以直接從車架側部通過從而避免設備碰撞或傷人，使用起來十分方便，因車架1不動，操作人員可以很安全的站在各層平臺7上對隧道內部的混凝土進行檢修。
27.本實用新型的上述實施例僅僅是為說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其他不同形式的變化和變動。這里無法對所有的實施方式予以窮舉。凡是屬于本實用新型的技術方案所引申出的顯而易見的變化或變動仍處于本實用新型的保護范圍之列。

安裝隧道噴淋養護臺車的步驟如下：

1. 準備工作：確定噴淋養護臺車的安裝位置，確保該位置符合相關的安全要求和規定。

2. 安裝固定支架：根據噴淋養護臺車的尺寸和重量，選擇合適的固定支架，并將其安裝在隧道壁面或天花板上。確保支架穩固可靠。

3. 安裝導軌：根據噴淋養護臺車的設計，安裝導軌，以便噴淋養護臺車能夠在固定支架上垂直移動。

4. 安裝噴淋養護臺車：將噴淋養護臺車放置在導軌上，并確保其能夠平穩移動。

5. 連接電源：根據噴淋養護臺車的電氣系統要求，將其連接到電源，確保電源供應穩定可靠。

6. 連接噴淋系統：根據噴淋養護臺車的設計，將其噴淋系統與隧道的供水管道連接起來，并確保噴淋系統正常工作。

7. 測試運行：在安裝完成后，進行測試運行，確保噴淋養護臺車的各項功能正常，并調整噴淋養護臺車的位置和噴淋參數，以滿足隧道養護的需要。

8. 定期維護：定期對噴淋養護臺車進行維護，包括清潔、潤滑、檢查電氣系統等，確保其長期穩定運行。

請注意，以上步驟僅供參考，具體安裝步驟可能因噴淋養護臺車的型號和隧道的實際情況而有所不同，請根據實際情況進行操作，并嚴格按照相關的安全要求和規定進行安裝。
