基于以上問題，本實用新型的目的在于提供一種隧道噴淋養護臺車。

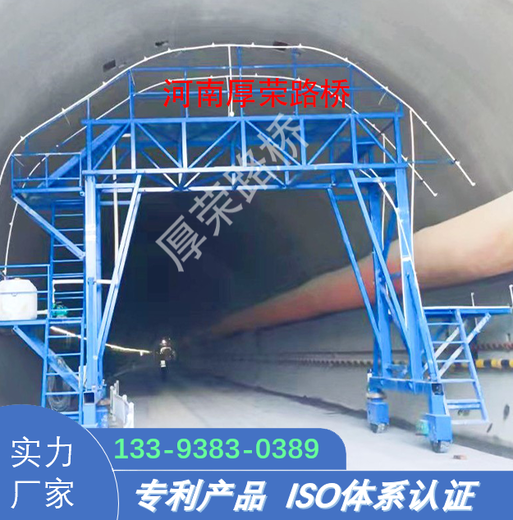

4.為了實現以上目的，本實用新型采用的技術方案為：一種隧道噴淋養護臺車，包括車架、行走小車、拱架、噴淋管，所述車架頂部設置縱向軌道，行走小車安裝于縱向軌道上，拱架安裝于行走小車上，噴淋管安裝于拱架上，其中，噴淋管通過軟管與設置于行走小車外部的水箱連接，噴淋管上布置若干開口向外的噴頭；所述車架底部設置底輪與升降支腳，所述升降支腳包括外滑套、千斤頂、伸縮桿、支腳，所述外滑套固定在車架底部，千斤頂設置于外滑套內，伸縮桿的上端從外滑套下端穿過并與千斤頂?shù)南露诉B接，所述支腳設置于伸縮桿的下端，千斤頂收縮帶動支腳升起，底輪著陸帶動臺車移動。

5.本實用新型提供的隧道噴淋養護臺車，車架帶動臺車行走至隧道內，行走小車帶動拱架與噴淋管行走以對縱向軌道對應的一段隧道進行噴淋，本實用新型通過縱向軌道使噴淋管相對于車架具有一定的行程，車架移動到位后，噴淋管可對一定距離范圍內的隧道進行噴淋，車架無需持續移動，從而減少與其他裝置的施工干涉；本實用新型中臺車下部車架長度較短，上部養護距離長，減輕臺車的重量。

6.優化的，所述縱向軌道的一側設置拖鏈槽，拖鏈槽內設置拖鏈，拖鏈的端部與行走小車連接，所述軟管穿過拖鏈后與噴淋管連接，通過拖鏈槽對軟管進行保護與支撐，避免噴淋管隨行走小車移動的過程中軟管彎折變形。
7.優化的，所述車架頂部安裝平行設置的兩根縱向軌道，所述行走小車上設置兩排行走輪分別與兩根縱向軌道上部適配，所述行走小車兩側設置兩排倒掛輪分別與兩根縱向軌道下部適配。

8.具體的，本實用新型的行走小車通過驅動機構進行驅動，驅動機構用于驅動行走小車在縱向軌道上往返行走，例如可以在車架上設置減速輪箱作為驅動機構，所述行走小
車與減速輪箱通過鏈條傳動連接，減速輪箱正反轉帶動行走小車在軌道上往返，還可以采用其他可行的傳動機構來帶動行走小車在縱向軌道上往返行走。
9.具體的，所述車架兩側從上向下設置若干層平臺，相鄰各層平臺之間通過爬梯連接，其中，下層平臺上設置水箱、噴淋造霧機，所述噴淋造霧機的進水口和水箱連接，出水口與噴淋管通過軟管連接，因車架不動，操作人員可以很安全的站在各層平臺上對隧道內部的混凝土進行檢修；將噴淋造霧機、水箱與控制器連接后可實現噴淋定時啟動、水箱自動加熱等功能。

10.優化的，所述行走小車上設置若干縱向排列的拱架與噴淋管，例如設置兩排或者三排拱架與噴淋管，這樣可以使噴淋的面積更大、更。
11.具體的，由于臺車重量不大，所述車架底部設置底輪，通過底輪行走，無需軌道，車架底部還設置升降支腳，升降支腳上升，底輪著地，臺車行走，升降支腳下降后支撐于地面上，臺車停止行走，底輪可以采用橡膠輪胎、鋼輪或者其他可行的行走機構。

12.具體的，所述拱架為由內架和外架構成的雙層拱架，所述噴淋管通過扎帶綁在內架上，所述外架用于保護內架，防止拱架變形。
13.具體的，所述噴頭通過固定座與拱架連接，固定座使噴頭的出水口固定向外，從而對隧道進行有效噴淋。
14.具體的，所述縱向軌道的長度為12米。
15.具體的，所述噴頭上設置兩個開口呈一定角度的噴嘴，兩個噴嘴使噴淋的有效面積更大。
16.本實用新型的有益效果為：
