基板寬度1m有效寬度690mm生產工藝輥壓冷彎作用鋼結構建筑模板基板鍍鋅鋼板板型YX75-230-690形態壓型鋼板厚度范圍0.6-1.2mm峰距230mm峰高75mm

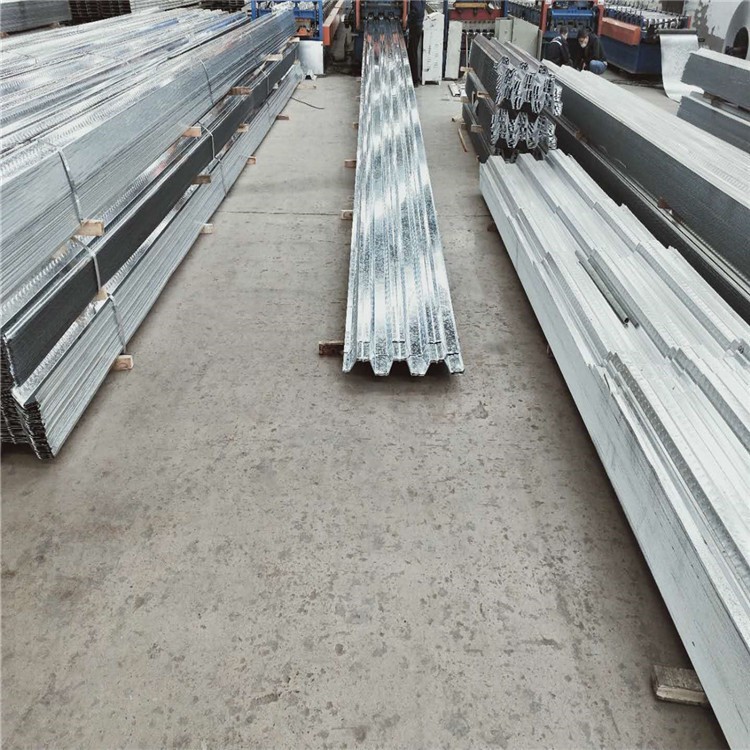

樓承板 樓承板，也叫壓型鋼板、鋼承板、鋼樓承板。早的叫法叫壓型鋼板，所有經壓板機壓制成型的鋼板的統稱。樓承板是采用鍍鋅鋼板經輥壓冷彎成型，其截面成V型、U型、梯形或類似這幾種形狀的波形，主要用作性模板，也可被選為其他用途。早的壓型鋼板主要是用于廠房屋面的屋面板，后面有用于樓層的壓型鋼板后逐漸分類稱為樓承板。樓承稱呼組合樓板，樓承板，鋼承板，壓型鋼板，樓層板，鋼樓承板，組合樓層板，鍍鋅鋼承板，鍍鋅樓層板，鍍鋅樓承板，組合樓承板，組合樓板，樓面鋼承板，建筑壓型鋼板，組合樓板等，根據研制迭代又分為：開口型樓承板，燕尾型樓承板(也叫縮口型樓承板）、全閉口型樓承板等。產品應用產品廣泛用于電廠、電力設備公司、汽車展廳、鋼結構廠房、水泥庫房、鋼結構辦公室、機場候機樓、火車站、體育場館、音樂廳、大劇院、大型超市、物流中心、場館體育場館等鋼結構建筑。 適應主體鋼結構快速施工的要求,能夠在短時間內提供堅定的功課平臺,并可采用多個樓層鋪設壓型鋼板,分層澆筑混凝土板的流水施工。

樓承板產品應用
產品廣泛用于電廠、電力設備公司、汽車展廳、鋼結構廠房、水泥庫房、鋼結構辦公室、機場候機樓、火車站、體育場館、音樂廳、大劇院、大型超市、物流中心、場館體育場館等鋼結構建筑。 [1]
適應主體鋼結構快速施工的要求,能夠在短時間內提供堅定的功課平臺,并可采用多個樓層鋪設壓型鋼板,分層澆筑混凝土板的流水施工。


第三代鋼筋桁架樓承板是將樓板中的鋼筋在工廠采用進口設備加工成鋼筋桁架，并將鋼筋桁架與鍍鋅鋼板在工廠焊接成一體的組合模板。該模板系統是將混凝土樓板中的鋼筋與施工模板組合為一體，組成一個在施工階段能夠承受濕混凝土自重及施工荷載的承重構件，并且該構件在施工階段可作為鋼梁的側向支撐使用。在使用階段，鋼筋桁架與混凝同工作，承受使用荷載。
1、桁架樓板受力模式及組合模式合理，具有現澆混泥土整體剛性， 能輕松地完成雙向板施工及使用，而普通的壓型板下皮垂直于肋方向鋼筋無法部。
2、在施工中梁間距3米以上，普通的壓型板基本上就要加設臨時支撐；鋼筋桁架模板無支撐間距可達5米以上。
3、在桁架模板上臨時開洞，基本無需加固，而且機電線、管鋪設方便
4、鋼板不參與受力、無需耐火及防腐涂料，亦無需擔心過火后修復問題，既安全又經濟，板底平整、凈高有，樓板雙向剛度一致、抗震性能好，解決閉口板雙向配筋問題，鋼筋間距及混凝土保護層厚度有
5、雙向板設計及施工簡便，適用于大跨度廠房，鍍層合理、栓釘焊接質量可靠、端部無需穿透焊，樓板抗剪性能好。

樓承板產品測試


a、動態加載測試，合格的樓承板需經過若干組動態加載測試，得出復合板的剪切-粘結系數，試驗出該樓承板與混凝土結合能力，得出其在大跨度上承受的設計荷載。
b、耐火測試，利用3組樓板在耐火實驗室做了1.5小時、2小時及3小時的加載耐火測試，同時測量樓板內的溫度分布，試驗出該樓承板是否達到隔熱要求，在耐火階段的正彎矩抵抗能力如何。

樓承板的施工工藝流程大體是這樣的：彈線→清板→吊運→布板→切割→壓合→側焊→端焊→留洞→封堵→驗收→栓釘→布筋→埋件→澆筑→養護。當然這么多的流程是離不開好的勞動組織，以下過程也可按照現場實際情況另行處理。 勞動組織要分兩組，
組負責運料，包括清料、倒運，直至按照施工進度準確無誤地將樓承板吊運至施工部位，包括起重工為5人；
第二組負責鋪設，包括布筋、裁切、安裝、留洞。每3人為一小組，負責一個節間，4個小組在同一作業層同時作業。下道工序綁扎鋼筋與澆筑

樓承板注意事項


鋼結構柱網間距一般5~9.0m×8~15m，次梁間距3m，而樓承板下料長度為4.97~8.97m，運輸與安裝均較困難，尤其是帶由圓弧區垂直吊裝樓承板，由上而下在次梁狹間穿套比較困難，且打亂了次梁焊接正常工序?？刂葡铝祥L度為3～6m，則可避免垂直運輸時在次梁間無法吊運的問題。 樓承板吊運時采用軟吊索。每次吊裝時應檢查軟吊索是否有撕裂、割斷現象。樓承板擱置在鋼梁上時應防止探頭。鋪料時操作人員應系安全帶，并邊鋪設邊固定在周邊安全繩上。 焊接采用熔透點焊連接，施焊前應準備邊角料引弧試焊，調整施焊電流.因樓承板底部無水平模板及垂直支撐，澆筑混凝土?xí)r布料不宜太集中，采用平板振搗器及時分?jǐn)傉駬v。

樓承板規格


樓承板型材厚0.8mm、1.0mm、1.2mm寬688mm~940mm，高5 1 mm ~76mm.工程樓面樓承板與鋼筋混凝土結構共同作用，系復合結構。樓承板鋪設與鋼梁連接，板端頭與鋼梁熔透點焊，中間采用栓釘與鋼梁穿透熔焊；樓承板間用夾緊鉗咬合壓孔連接；堵頭用鍍鋅堵頭板與樓承板及鋼梁點焊。如果是帶弧形區樓承板異型裁切采用等離子切割機切割，其切口光滑，表面鍍鋅層完整。樓承板焊接采用手工電弧點焊，焊條為E4303，直徑3.2mm，熔透焊接點為16mm.原設計焊點間距305mm，后將焊點增加1倍，以確保操作人員行走時樓承板不變形，混凝土澆筑時樓承板端頭不漏漿。當樓面層結構標高變化不一致時，采取加焊型鋼措施，使水平結構呈臺階過渡，當降低標高時工字梁腹板加焊角鋼；抬升標高時工字梁翼緣加焊槽鋼。當遇到樓面有預留洞口時 尺寸一般是大于500mm×500mm時采用先開洞措施，即在鋼梁上加焊型鋼托梁分隔，增加洞口剛度，網片鋼筋在洞口斷開，并與型鋼焊接；洞口尺寸小于500mm×500mm時采取后開洞措施，即在樓承板上增加堵頭分割板，網片鋼筋貫通，混凝土澆筑成型后可剪斷鋼筋

鋼筋桁架樓承板
為解決代與第二代鋼鋼承板存在的諸多缺點，比如建筑物凈高較小等，開發出第三代鋼筋桁架鋼承板，第三代樓承板是通過改變縮小原始樓承板凸高壓型，將樓板中的鋼筋在工廠采用半自動鈑金焊接設備加工成鋼筋桁架，來替代樓承板的凸高和承載力。焊后并采用硅烷化、純錳磷化、水洗、烘干、鍍鋅等除銹防銹環保工藝技術，將鋼筋桁架與樓承板在工廠用高頻阻焊連成一體的組合模板。該模板系統是將混凝土樓板中的鋼筋與施工模板組合為一體，組成一個在施工階段能夠承受濕混凝土自重及施工荷載的承重構件，并且該構件在施工階段可作為鋼梁的側向支撐使用。在使用階段，鋼筋桁架與混凝同工作，承受使用荷載。
1、桁架樓板受力模式及組合模式合理，具有現澆混泥土整體剛性， 能輕松地完成雙向板施工及使用，而普通的壓型板下皮垂直于肋方向鋼筋無法部。
2、在施工中梁間距3米以上，普通的壓型板基本上就要加設臨時支撐；鋼筋桁架模板大無支撐間距可達5米。
3、在桁架模板上臨時開洞，基本無需加固，而且機電線、管鋪設方便
4、鋼板不參與受力、無需耐火及防腐涂料，亦無需擔心過火后修復問題，既安全又經濟，板底平整、凈高有，樓板雙向剛度一致、抗震性能好，解決閉口板雙向配筋問題，鋼筋間距及混凝土保護層厚度有
5、雙向板設計及施工簡便，適用于大跨度廠房，鍍層合理、栓釘焊接質量可靠、端部無需穿透焊，樓板抗剪性能好。
6、采用硅烷化、磷化、水洗烘干、鍍鋅等除銹防銹工藝、密封避光保存。
