石膏模特點(diǎn)是耐熱、、導(dǎo)熱系數(shù)小、復(fù)印性好。一般用于制作母模。制造方便，適于大型制品。但是不耐用，怕沖擊，干燥慢。多用于單一產(chǎn)品以及線型復(fù)雜的產(chǎn)品，如浮雕、中小型尺寸圓雕等。所用的石膏多為半水石膏即熟石膏。與水泥模一樣，可用磚頭、木材做骨架基礎(chǔ)，再覆以石膏層造型。為了提高剛度，防止裂紋，可在石膏中加入足夠的填料，如加入石英，可減少收縮和裂紋，加入水泥(石膏:水泥=7:3)增加強(qiáng)度。也有人提出用石膏加入適量乳膠，用水稀釋來制模，強(qiáng)度好，不起粉等。

石蠟?zāi)び糜跀?shù)量不多或者線型復(fù)雜、不易脫模的產(chǎn)品。比如，要制造一個(gè)整體式彎管，包括90°彎管，可用兩個(gè)彎頭哈夫作母模，在內(nèi)90°腔注滿石蠟后，脫去哈夫母模后，將石蠟?zāi)Ｐ旧约有拚?，然后在外壁包覆玻璃鋼，固化后加熱，使石蠟熔化流出，即可得到一個(gè)整體的玻璃鋼產(chǎn)品。

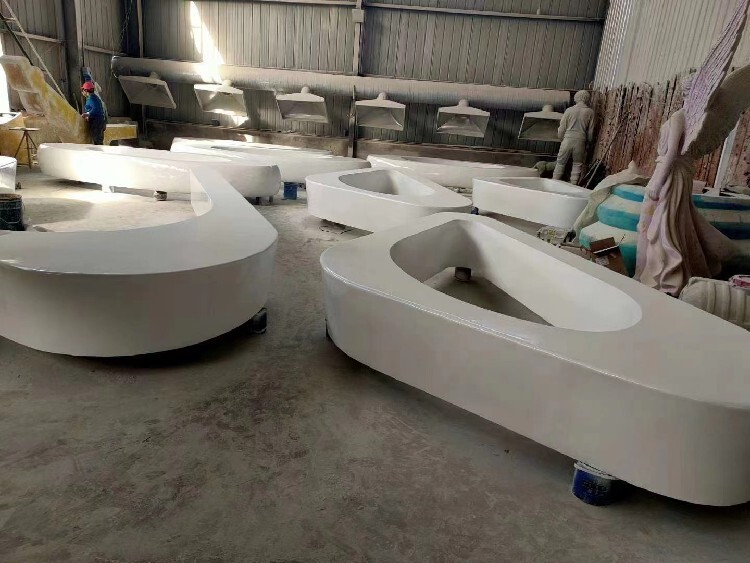

相對密度在1.5~2.0之間，只有碳鋼的1/4~1/5，可是拉伸強(qiáng)度卻接近，甚至超過碳素鋼，而比強(qiáng)度可以與合金鋼相比。因此，在航空、火箭、宇宙、高壓容器以及在其他需要減輕自重的制品應(yīng)用中，都具有成效。某些環(huán)氧FRP的拉伸、彎曲和壓縮強(qiáng)度均能達(dá)到400Mpa以上。

一般FRP不能在高溫下長期使用，通用聚酯FRP在50℃以上強(qiáng)度就明顯下降，一般只在100℃以下使用；通用型環(huán)氧FRP在60℃以上，強(qiáng)度有明顯下降。但可以選擇耐高溫樹脂，使長期工作溫度在200~300℃是可能的。老化現(xiàn)象是塑料的共同缺陷，F(xiàn)RP也不例外，在紫外線、風(fēng)沙雨雪、化學(xué)介質(zhì)、機(jī)械應(yīng)力等作用下容易導(dǎo)致性能下降。

裁料。一般所用工具是電剪刀，它可裁2mm以下的薄板，但裁出后平整程度不好。還有裁板機(jī)，厚板、薄板均可裁出，但只能裁直線，遇到弧線就無能為力了。要讓不銹鋼板料裁下既平整又多種形狀的話，就要用等離子切割機(jī)了。等離子切割機(jī)能利用高等離子去切割用普通氧氣切割法難以切割的金屬。由于將電流和氣體通入用水冷卻的特種噴嘴內(nèi)，造成強(qiáng)烈的壓縮電弧而形成溫度(一萬度以上)等離子流，所以切割出來的不銹鋼板料即整齊又不變形。注意，下料時(shí)手一定要穩(wěn)，否則就會(huì)把料割壞。材料切割完畢后，就要根據(jù)作品所要求的形體進(jìn)行刨制。不要讓板面留有硬傷，以免在作品拋光后留下缺憾。

碳鋼板、不銹鋼板不拿到模具上實(shí)打?qū)嵉厝デ茫歉鶕?jù)石膏模型每個(gè)部分不同的形狀把料下出，依照其起伏變化，進(jìn)行有意識(shí)地敲打，該彎的地方敲彎，該棱的地方敲棱，可在任何有形的結(jié)實(shí)的物體上進(jìn)行敲打，然后把敲好的不銹鋼板拿到模具上去比較，認(rèn)為形體正確并完全可以與模型合上，再把這些零散的碳鋼板、不銹鋼板從上至下一塊塊焊接起來，每接上一塊都要對著模具進(jìn)行調(diào)整，每塊不銹鋼板表面的肌理效果都要保持相同，這須在做形的同時(shí)鍛制上去。也可以先把點(diǎn)鍛好再下料。鍛點(diǎn)時(shí)要用鐵錘的圓頭均勻地有規(guī)律地一排排鍛上，寬窄距離、用力大小都要一致，不要知亂敲，否則會(huì)破壞雕塑的整體感。
